Allgemeine Beschreibung

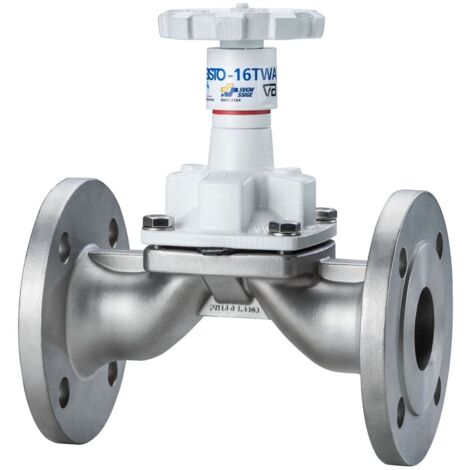

Membranventil nach DIN/EN mit Flanschen, geeignet für Trinkwasserinstallationen nach DIN 1988. Es verfügt über eine DIN-DVGW-Wasser-Zulassung gemäß Prüfung W 270 und entspricht der neuesten UBA-Elastomerleitlinie. Die Abdichtung erfolgt durch eine gekammerte und abgestützte SISTOMaXX-Absperrmembrane. Das Ventil ist wartungsfrei, alle Funktionsteile befinden sich außerhalb des Betriebsmediums und es bietet eine Stellungsanzeige mit integriertem Spindelschutz.Technische daten
- Gehäuse: 1.4409
- Haube: EN-GJL-250 (JL1040)
- Spindel: 1.4104
- Membrane: SISTOMaXX (EPDM/W270)
- Nenndruck: PN 16
- Nennweite: DN 50
- Einbaulänge: 230 mm
- Gewicht: 9,3 kg
- Max. Medientemperatur: 90 °C
- Material Membran: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Bedienung: Handrad
- Zeta-Wert: 1,38
- Max. Druckunterschied bei 20 °C: 16
- Länge Handgriff/Durchmesser Handrad: 100
- Winkel der Spindel: 90
- Nennbaugröße: EN 558-1, 1
Kompatibilität und Zubehör
- Geeignet für Trinkwasser bis 90 °C
- Verwendbar für chlorhaltiges Wasser, Meerwasser und ölhaltige Druckluft
Installation
- Flanschanschluss nach DIN EN 1092-1 (BS4504)
Anwendung
- Trinkwasserinstallationen nach DIN 1988
- Brauchwasser jeglicher Qualität (SISTO-16HWA)
- Druckluft (SISTO-16DLU)
Weitere Informationen
- DVGW, SVGW, ÖVGW, Belgaqua und VA zertifiziert
- Hygienisch unbedenklich, nach DVGW-Arbeitsblatt W270 geprüft
