Allgemeine Beschreibung

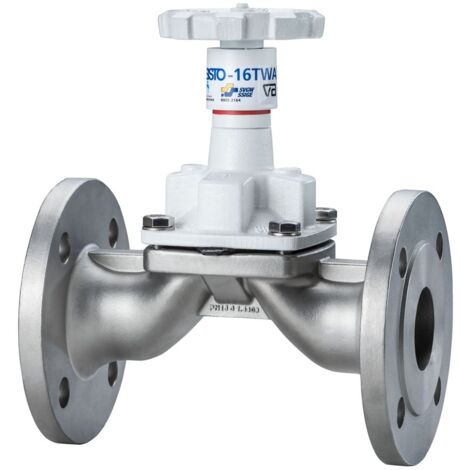

Das KSB Membranventil SISTO-16 TWA 1.4409 ist ein hochwertiges Membranventil, das gemäß DIN/EN mit Flanschen für Trinkwasserinstallationen nach DIN 1988 konzipiert wurde. Es verfügt über eine DIN-DVGW-Wasser-Zulassung und ist für den Einsatz in Trinkwasserinstallationen bis zu einer Temperatur von 90 °C geeignet. Die Abdichtung erfolgt durch eine gekammerte und abgestützte SISTOMaXX-Absperrmembrane, die eine wartungsfreie Nutzung ermöglicht. Alle Funktionsteile sind außerhalb des Betriebsmediums angeordnet, was die Sicherheit und Langlebigkeit des Ventils erhöht.Technische daten
- Gehäusematerial: 1.4409
- Haubenmaterial: EN-GJL-250 (JL1040)
- Spindelmaterial: 1.4104
- Membranmaterial: SISTOMaXX (EPDM/W270)
- Nenndruck: PN 16
- Nennweite: DN 65
- Einbaulänge: 290 mm
- Gewicht: 13,1 kg
- Maximale Mediumtemperatur (Dauerbetrieb): 90 °C
- Minimale Mediumtemperatur: -10 °C
- Druckunterschied bei 20 °C: 16
- Länge Handgriff/Durchmesser Handrad: 125
- Winkel der Spindel: 90
- Volldurchgang: nein
- Mit Standanzeiger: ja
- Medizinisch sauber: nein
- Nennbaugröße: EN 558-1, 1
Kompatibilität und Zubehör
- Geeignet für Trinkwasser bis 90 °C
- Verwendbar für chlorhaltiges Wasser, Meerwasser und Brauchwasser bis 140 °C
- Für ölhaltige Druckluft, Öle und technische Gase bis 90 °C
Installation
- Flanschanschluss nach DIN EN 1092-1 (BS4504)
- Einfacher Einbau durch standardisierte Flanschverbindungen
Anwendung
- Trinkwasserinstallationen
- Chlorhaltiges Wasser
- Meerwasser
- Brauchwasser
- Ölhaltige Druckluft und technische Gase
Weitere Informationen
- Hygienisch unbedenklich, geprüft nach DVGW-Arbeitsblatt W270
- Zertifiziert durch DVGW, SVGW, ÖVGW, Belgaqua und VA
