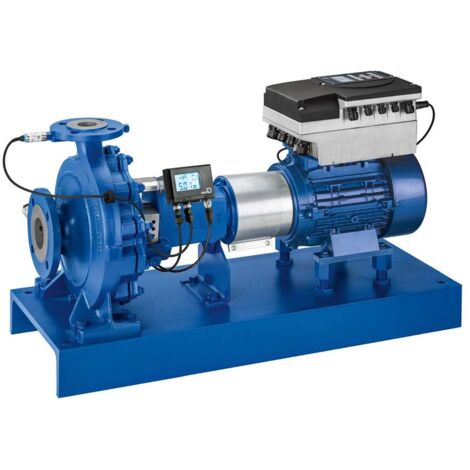

KSB Normpumpe Etanorm 125-100-200 GG10 PD2 2900 1/min, 37kW, mit PumpMeter, mit Kupplung, mit Ausbaustück

KSB Normpumpe Etanorm 125-100-200 GG10 PD2 2900 1/min, 37kW, mit PumpMeter, mit Kupplung, mit Ausbaustück

Beschreibung:
Horizontale Spiralgehäusepumpe, einstufig, mit Nennleistungen und Hauptabmessungen nach EN 733, mit Lagerträger, in Prozessbauweise, mit auswechselbaren Wellenhülsen / Wellenschutzhülsen und Spaltringen, mit motormontiertem Drehzahlregelsystem.
KSB SuPremE, einem magnetfreien Synchron-Reluktanzmotor (Ausnahme: Motorgrößen 0,55 kW / 0,75 kW mit 1500 1/min sind mit Permanentmagneten ausgeführt) der Effizienzklasse IE4/IE5 gemäß IEC TS 60034-30-2:2016, für den Betrieb am Drehzahlregelsystem Typ KSB PumpDrive 2 oder KSB PumpDrive 2 Eco ohne Rotorlagegeber. Befestigungspunkte entsprechend EN 50347, Hüllmaße gemäß DIN V 42673 (07-2011). ATEX-Ausführung erhältlich.

Einsatz:
Förderung von reinen oder aggressiven Flüssigkeiten, die die Pumpenwerkstoffe chemisch und mechanisch nicht angreifen.
Wasserversorgungsanlagen, Kühlkreisläufe, Schwimmbadtechnik, Feuerlöschanlagen, Bewässerungsanlagen, Entwässerungsanlagen, Heizungsanlagen, Klimaanlagen und Beregnungsanlagen

Horizontale Spiralgehäusepumpe,
einstufig, mit Nennleistungen und
Hauptabmessungen nach EN 733, mit
Lagerträger, in Prozessbauweise, mit
auswechselbaren Wellenhülsen /
Wellenschutzhülsen und Spaltringen, mit
motormontiertem Drehzahlregelsystem.
KSB SuPremE, einem magnetfreien
Synchron-Reluktanzmotor (Ausnahme:
Motorgrößen 0,55 kW / 0,75 kW mit 1500
1/min sind mit Permanentmagneten
ausgeführt) der Effizienzklasse IE4/IE5
gemäß IEC TS 60034-30-2:2016, für den
Betrieb am Drehzahlregelsystem Typ KSB
PumpDrive 2 oder KSB PumpDrive 2 Eco
ohne Rotorlagegeber. Befestigungspunkte
entsprechend EN 50347, Hüllmaße gemäß
DIN V 42673 (07-2011). ATEX-Ausführung
erhältlich.
Materialausführung:
Spiralgehäuse: Gusseisen
Laufrad: Gusseisen
Spaltringe: 1800
Welle, Pumpe: 0698
Gleitringdichtung: Z045
Fördermedium: ___________________
Min. zul. Förder-
flüssigkeitstemp.: 0 oC
Max. zul. Förder-
flüssigkeitstemp.: 60 oC
Betriebstemperatur: ________ oC
Förderstrom: ________ m3/h
Förderhöhe: ________ m
NPSH Pumpe: ________ m
zul. Pumpenenddruck: 16 bar
Betriebsspannung: 400 V
Netzfrequenz: 50/60 Hz
Nennleistung P2: 37 kW
Max. Nennstrom: 85,9 A
Drehzahl: 1/min
Anschluss Saugseite: DN 125
Anschluss Druckseite: DN 100
Gewicht netto: 525,280 kg
Bestellinformationen:
Fabrikat: KSB
Baureihe: Etanorm
Baugröße: 125-100-200 GG10 PD2
Artikelnummer: 05123159
EAN/GTIN: 4031932499941
Materialpreisgruppe: DI

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: Etanorm
• Hersteller-Warengruppe: 09_Heizungs- und Industriepumpen
• Hersteller-Produktgruppe: Etanorm, Normpumpe
• Hersteller-Artikelnummer: 05123159
• Baugroesse: 125-100-200 GG10 PD2
• Baureihe: Etanorm
• Effizienzklasse: IE4
• Materialausfuehrung: GG10 PD2
• MaxBetrDr: 16
• MaxMedTemp: 60
• MinMedTemp: 0
• Nenndruck: PN 16
• NennleistungP2: 37
• Nennspannung: 400
• Nennstrom: 85,9
• Nennweite: DN 100
• Nennweitess: DN 125
• Netzfrequenz: 50/60
• Schutzart: IP55
• Wst_GLRD: Z045
• Wst_Lfrd: Gusseisen
• Wst_PumpenGeh: Gusseisen
• Wst_Spaltring: 1800
• Wst_Welle: 0698
• Wst_WellenHuelse: 7605
• Nennstrom: 85,9
• Anzahl der Phasen: 3
• Max. Volumenstrom: 337,62
• Max. Förderhöhe: 40,74
• Flanschform: rund
• Drehzahl: 2900
• Umgebungstemperatur: -30 - 50
• Elektrischer Anschluss: Anschlussklemmen
• Bemessungsspannung: 380 - 480
• Frequenz: 50/60 Hz
• Schutzart (IP): IP55
• Werkstoff des Gebläserads/Laufrads: Gusseisen
• Motorausgangsleistung (P2): 37
• Mindesteffizienzindex (MEI): 0,5
• Volumenstrom (BEP): 244,7257
• Förderhöhe bei Volumenstrom (BEP): 35,46
• Anschlussstandard Einlassseite: EN 1092-2
• Anschlussstandard Auslassseite: EN 1092-2
• Motor-Energieeffizienzklasse: IE4
• Kommunikation: vorbereitet
• Art der Drehzahlregelung: stufenlos
• Drehzahlregelung Motor: eingebaut
• Werkstoff des Pumpengehäuses: Gusseisen
• Isolationsklasse nach IEC: F
• Höhe Ansaugseite: 310
• Höhe Druckseite: 590
• Pumpenlänge: 595
• Länge Grundplatte: 1420
• Breite Grundplatte: 400
• Länge Mitte Druck-/Sauganschluss: 125
• Werkstoffgüte des Pumpengehäuses: Gusseisen GG 25 (GJL-250)
• Mediumtemperatur (Dauerbetrieb): 0 - 60
• Werkstoffgüte Gebläserad/Laufrad: Gusseisen GG 25 (GJL-250)
• Anschluss Einlassseite: Flansch
• Nenndurchmesser, Anschluss Einlassseite: DN 125
• Nenndurchmesser, Anschluss Auslassseite: DN 100
• Rohraußendurchmesser, Anschluss Einlassseite: 125
• Rohraußendurchmesser, Anschluss Auslassseite: 100
• Anschluss Auslassseite: Flansch
• Druckstufe Flanschanschluss Einlassseite: PN 16
• Druckstufe Flanschanschluss Auslassseite: PN 16
