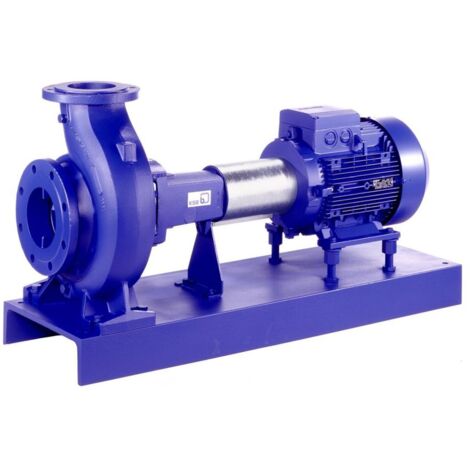

KSB Normpumpe Etanorm 40-25-200 GG10 PD2E 1450 1/min, 0,55kW, ohne PumpMeter, mit Standkupplung, ohne Ausbaustück

KSB Normpumpe Etanorm 40-25-200 GG10 PD2E 1450 1/min, 0,55kW, ohne PumpMeter, mit Standkupplung, ohne Ausbaustück

Beschreibung:
Horizontale Spiralgehäusepumpe, einstufig, mit Nennleistungen und Hauptabmessungen nach EN 733, mit Lagerträger, in Prozessbauweise, mit auswechselbaren Wellenhülsen / Wellenschutzhülsen und Spaltringen, mit motormontiertem Drehzahlregelsystem.
KSB SuPremE, einem magnetfreien Synchron-Reluktanzmotor (Ausnahme: Motorgrößen 0,55 kW / 0,75 kW mit 1500 1/min sind mit Permanentmagneten ausgeführt) der Effizienzklasse IE4/IE5 gemäß IEC TS 60034-30-2:2016, für den Betrieb am Drehzahlregelsystem Typ KSB PumpDrive 2 oder KSB PumpDrive 2 Eco ohne Rotorlagegeber. Befestigungspunkte entsprechend EN 50347, Hüllmaße gemäß DIN V 42673 (07-2011). ATEX-Ausführung erhältlich.

Einsatz:
Förderung von reinen oder aggressiven Flüssigkeiten, die die Pumpenwerkstoffe chemisch und mechanisch nicht angreifen.
Wasserversorgungsanlagen, Kühlkreisläufe, Schwimmbadtechnik, Feuerlöschanlagen, Bewässerungsanlagen, Entwässerungsanlagen, Heizungsanlagen, Klimaanlagen und Beregnungsanlagen

Horizontale Spiralgehäusepumpe,
einstufig, mit Nennleistungen und
Hauptabmessungen nach EN 733, mit
Lagerträger, in Prozessbauweise, mit
auswechselbaren Wellenhülsen /
Wellenschutzhülsen und Spaltringen, mit
motormontiertem Drehzahlregelsystem.
KSB SuPremE, einem magnetfreien
Synchron-Reluktanzmotor (Ausnahme:
Motorgrößen 0,55 kW / 0,75 kW mit 1500
1/min sind mit Permanentmagneten
ausgeführt) der Effizienzklasse IE4/IE5
gemäß IEC TS 60034-30-2:2016, für den
Betrieb am Drehzahlregelsystem Typ KSB
PumpDrive 2 oder KSB PumpDrive 2 Eco
ohne Rotorlagegeber. Befestigungspunkte
entsprechend EN 50347, Hüllmaße gemäß
DIN V 42673 (07-2011). ATEX-Ausführung
erhältlich.
Materialausführung:
Spiralgehäuse: Gusseisen
Laufrad: Gusseisen
Spaltringe: 1800
Welle, Pumpe: 0698
Gleitringdichtung: Z045
Fördermedium: ___________________
Min. zul. Förder-
flüssigkeitstemp.: 0 oC
Max. zul. Förder-
flüssigkeitstemp.: 60 oC
Betriebstemperatur: ________ oC
Förderstrom: ________ m3/h
Förderhöhe: ________ m
NPSH Pumpe: ________ m
zul. Pumpenenddruck: 16 bar
Betriebsspannung: 400 V
Netzfrequenz: 50/60 Hz
Nennleistung P2: 0,55 kW
Max. Nennstrom: 1,8 A
Drehzahl: 1/min
Anschluss Saugseite: DN 40
Anschluss Druckseite: DN 25
Gewicht netto: 99,740 kg
Bestellinformationen:
Fabrikat: KSB
Baureihe: Etanorm
Baugröße: 40-25-200 GG10 PD2E
Artikelnummer: 05121946
EAN/GTIN: 4031932508872
Materialpreisgruppe: DI

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: Etanorm
• Hersteller-Warengruppe: 09_Heizungs- und Industriepumpen
• Hersteller-Produktgruppe: Etanorm, Normpumpe
• Hersteller-Artikelnummer: 05121946
• Baugroesse: 40-25-200 GG10 PD2E
• Baureihe: Etanorm
• Effizienzklasse: IE5
• Materialausfuehrung: GG10 PD2E
• MaxBetrDr: 16
• MaxMedTemp: 60
• MinMedTemp: 0
• Nenndruck: PN 16
• NennleistungP2: 0,55
• Nennspannung: 400
• Nennstrom: 1,8
• Nennweite: DN 25
• Nennweitess: DN 40
• Netzfrequenz: 50/60
• Schutzart: IP55
• Wst_GLRD: Z045
• Wst_Lfrd: Gusseisen
• Wst_PumpenGeh: Gusseisen
• Wst_Spaltring: 1800
• Wst_Welle: 0698
• Wst_WellenHuelse: 7605
• Nennstrom: 1,8
• Anzahl der Phasen: 3
• Max. Volumenstrom: 5,14
• Max. Förderhöhe: 14,72
• Flanschform: rund
• Drehzahl: 1450
• Umgebungstemperatur: -30 - 50
• Elektrischer Anschluss: Anschlussklemmen
• Bemessungsspannung: 380 - 480
• Frequenz: 50/60 Hz
• Schutzart (IP): IP55
• Werkstoff des Gebläserads/Laufrads: Gusseisen
• Motorausgangsleistung (P2): 0,55
• Mindesteffizienzindex (MEI): 0,7
• Volumenstrom (BEP): 4,4843
• Förderhöhe bei Volumenstrom (BEP): 12,78
• Anschlussstandard Einlassseite: EN 1092-2
• Anschlussstandard Auslassseite: EN 1092-2
• Motor-Energieeffizienzklasse: IE5
• Kommunikation: vorbereitet
• Art der Drehzahlregelung: stufenlos
• Drehzahlregelung Motor: eingebaut
• Werkstoff des Pumpengehäuses: Gusseisen
• Isolationsklasse nach IEC: F
• Höhe Ansaugseite: 260
• Höhe Druckseite: 440
• Pumpenlänge: 440
• Länge Grundplatte: 710
• Breite Grundplatte: 300
• Länge Mitte Druck-/Sauganschluss: 80
• Werkstoffgüte des Pumpengehäuses: Gusseisen GG 25 (GJL-250)
• Mediumtemperatur (Dauerbetrieb): 0 - 60
• Werkstoffgüte Gebläserad/Laufrad: Gusseisen GG 25 (GJL-250)
• Anschluss Einlassseite: Flansch
• Nenndurchmesser, Anschluss Einlassseite: DN 40
• Nenndurchmesser, Anschluss Auslassseite: DN 25
• Rohraußendurchmesser, Anschluss Einlassseite: 40
• Rohraußendurchmesser, Anschluss Auslassseite: 25
• Anschluss Auslassseite: Flansch
• Druckstufe Flanschanschluss Einlassseite: PN 16
• Druckstufe Flanschanschluss Auslassseite: PN 16
