Allgemeine Beschreibung

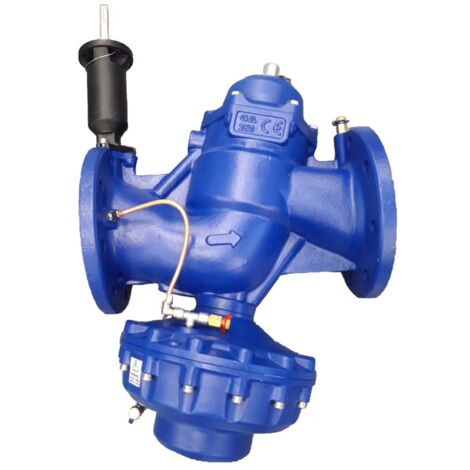

Druckunabhängiges Kombiventil, das einen stufenlos einstellbaren Durchflussregler und ein Regelventil für den hydraulischen Abgleich sowie die dynamische Volumenstromregelung bei gleichbleibender Ventilautorität vereint. Es ist sowohl mit Gewindeanschluss (DN 10 - 50) als auch mit Flanschanschluss (DN 65 - 150) erhältlich.Technische daten
- Nenndruck: PN 16
- Nennweite: DN 100
- Baulänge: 350 mm
- Mediumtemperatur: -10 °C bis 120 °C
- Gewicht: 33,6 kg
- Material des Gehäuses: Gusseisen GG 25 (GJL-250)
- Material der Spindel: CW617N
- Differenzdruck: 400
- Volumenstromregelbereich: 4,4 - 160 m³/h (Flansch) und 43 bis 8586 l/h (Gewinde)
Kompatibilität und Zubehör
- Optional mit Handrad oder Stellantrieb (M 30 x 1,5) für die elektrische Regelung
- Geeignet für Flüssigkeiten und Glykol
Installation
- Einbau sowohl im Vor- als auch im Rücklauf möglich
Anwendung
- Heizungs-, Klima- und Kälteanlagen (z. B. Zentralheizungsanlagen, Fußbodenheizungen, Fan-Coil-Systeme, Kühldecken)
- Industrieanlagen
Weitere Informationen
- Mit Messnippeln zur Bestimmung von Durchfluss, Temperatur und Druckverlust
- Mechanische Blockierfunktion zur stufenlosen Einstellung des Volumenstrom-Sollwerts
