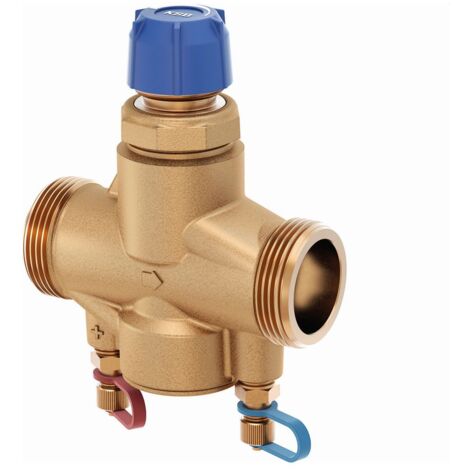

KSB Regelventil BOA-Control PIC PN 25 DN 10 G 1/2" HF

KSB Regelventil BOA-Control PIC PN 25 DN 10 G 1/2" HF

Beschreibung:
Druckunabhängiges Kombiventil, bestehend aus einem stufenlos einstellbaren Durchflussregler und einem Regelventil für den hydraulischen Abgleich und zur dynamischen Volumenstromregelung bei gleichbleibender Ventilautorität, mit Gewindeanschluss (DN 10 - 50) und Flanschanschluss (DN 65 - 150). Stufenlose Einstellung des Volumenstrom-Sollwerts direkt am Ventil dank Digitalskala, mit mechanischer Blockierfunktion. Mit Messnippeln zur Bestimmung von Durchfluss, Temperatur und Druckverlust. Verfügbar in verschiedenen Volumenstrom-Regelbereichen (LF/HF) von 43 bis 8586 l/h im Gewinde- und von 4,4 bis 160 m³/h im Flanschbereich. Mit zusätzlicher Möglichkeit zum Aufbau eines Stellantriebs (M 30 x 1,5) für die elektrische Regelung einer weiteren Größe wie der Raumtemperatur durch Anpassung des Volumenstroms.

Einsatz:
Heizungs-, Klima- und Kälteanlage (wie z. B. Zentralheizungsanlagen, Fußbodenheizungen, Fan-Coil-Systemen und Kühldecken) sowie Industrieanlagen.

Druckunabhängiges Regelventil, bestehend
aus einem stufenlos einstellbaren
Durchflussregler und einem Regelventil
für den hydraulischen Abgleich und zur
dynamischen Volumenstromregelung von
Heizungs- und Kältesystemen (z. B.
Zentralheizungsanlagen,
Fußbodenheizungen, Fan-Coil-Systemen und
Kühldecken) bei gleichbleibender
Ventilautorität.
Stufenlose Einstellung des
Volumenstromsollwerts direkt am Ventil
dank Digitalskala, mit mechanischer
Blockierfunktion.
Mit Messnippeln zur Bestimmung von
Durchfluss, Temperatur und Druckverlust.
Einbau sowohl im Vor- als auch im
Rücklauf möglich.
Mit zusätzlicher Möglichkeit zum Aufbau
eines Stellantriebs (M 30 x 1,5) für die
elektrische Regelung einer weiteren
Größe wie der Raumtemperatur durch
Anpassung des Volumenstroms.
Gehäuse aus Messing (CW602N-M) mit
Außengewinde nach ISO 228, O-Ringe aus
EPDM.
Verfügbar als Low-Flow-Variante
(Sollwert 43 - 151,2 l/h) in DN 10 - 15
und als High-Flow-Variante (Sollwert
86,4 - 1609,2 l/h) in DN 10 - 25.
Gehäuse: CW602N
Spindel: CW617N
Anstrichfarbe: -
Handradkappe: -
min. Mediumtemperatur: -10 oC
max. Mediumtemperatur: 120 oC
Abdichtung am Sitz: weich dichtend
(EPDM)
Nenndruck: PN 25
Nennweite: DN 10
Baulänge: 53 mm
nach Norm: -
Gewicht: 0,45 kg
Fabrikat: KSB
Baureihe: BOA-Control
Typ: PIC
Artikelnummer: 48016929
EAN/GTIN: 4031932340298
Materialpreisgruppe: YZ

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: BOA-Control PIC
• Hersteller-Warengruppe: 26_Strangregulierventile
• Hersteller-Produktgruppe: BOA-Control, Strangregulierventil
• Hersteller-Artikelnummer: 48016929
• Abd_Sitz: weich dichtend (EPDM)
• Baureihe: BOA-Control
• Einbaulänge: 53
• Hersteller: KSB
• MaxMedTemp: 120
• MinMedTemp: -10
• Nenndruck: PN 25
• Nennweite_DN: DN 10
• Typ: PIC
• Wst_ArmGeh: CW602N
• Wst_Spindel: CW617N
• Ausführung: Feder/Kartusche
• Werkstoffgüte: CuZn36Pb2As (CW602N)
• Länge: 53
• Werkstoff des Gehäuses: Messing
• Mit Füll- und Entleerungshahn: nein
• Geeignet für Glykol: ja
• Max. Differenzdruck: 400
• Volumenstrom: 0 - 0,349
• Rohraußendurchmesser: 10
• Geeignet für Flüssigkeiten: ja
• Art der Druckkompensation: mechanisch
• Druckstufe Artikel: PN 25
• Min. Druckunterschied: 16,5
• Anschluss Bedienungselement: M30 x 1,5
• Klappencharakteristik: linear
• Mit Messnippel: ja
• Anschlüsse: Außengewinde (metrisch)
• Nenndurchmesser: DN 10
