Allgemeine Beschreibung

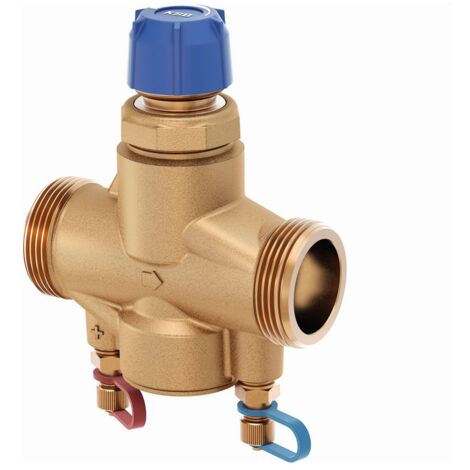

Druckunabhängiges Kombiventil, das einen stufenlos einstellbaren Durchflussregler und ein Regelventil für den hydraulischen Abgleich sowie die dynamische Volumenstromregelung bei gleichbleibender Ventilautorität vereint. Es ist sowohl mit Gewindeanschluss (DN 10 - 50) als auch Flanschanschluss (DN 65 - 150) erhältlich. Das Ventil eignet sich für Heizungs-, Klima- und Kälteanlagen, einschließlich Zentralheizungsanlagen, Fußbodenheizungen, Fan-Coil-Systemen und Kühldecken.Technische daten
- Nenndruck: PN 25
- Nennweite: DN 25
- Baulänge: 104 mm
- Gewicht: 0,96 kg
- Mediumtemperatur: -10 °C bis 120 °C
- Max. Differenzdruck: 400 mbar
- Volumenstromregelbereich: 43 bis 8586 l/h (Gewinde), 4,4 bis 160 m³/h (Flansch)
- Material des Gehäuses: Messing (CW602N)
- Material der Spindel: CW617N
- Klappencharakteristik: linear
- Geeignet für Glykol: ja
- Mit Messnippel: ja
Kompatibilität und Zubehör
- Zusätzliche Möglichkeit zum Aufbau eines Stellantriebs (M 30 x 1,5) für die elektrische Regelung
Installation
- Einbau sowohl im Vor- als auch im Rücklauf möglich
Anwendung
- Heizungsanlagen
- Kälteanlagen
- Klimaanlagen
- Industrieanlagen
Weitere Informationen
- Abdichtung am Sitz: weich dichtend (EPDM)
- Mediumtemperatur (Dauerbetrieb): -10 °C bis 120 °C
