Allgemeine Beschreibung

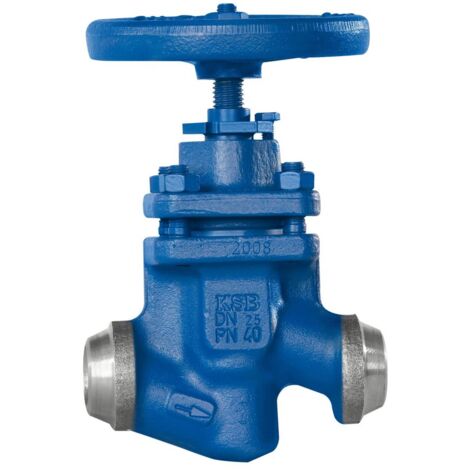

Das KSB Schweißenden-Absperrventil BOA-HE ist ein wartungsfreies, metallisch dichtendes Absperrventil mit Faltenbalg in Durchgangsform. Es ist für den Einsatz in Industrieanlagen, Gebäudetechnik, Kraftwerken und im Schiffbau konzipiert und eignet sich für Wasser, Dampf, Wärmeträgeröle, Gas und andere nicht aggressive Medien. Das Ventil verfügt über ein gerades Oberteil, einen drehenden Spindelmechanismus mit Rückdichtung sowie eine Deckeldichtung, die sowohl außen als auch innen gekammert ist.Technische daten
- Nenndruck: PN 25/40
- Nennweite: DN 50
- Mediumtemperatur: -10 bis 450 °C
- Gewicht: 8,3 kg
- Baulänge nach: EN 12982/64
- Rohraußendurchmesser aller Anschlüsse: 60,3 mm
- Länge Anschluss 1: 22,5 mm
- Länge Anschluss 2: 22,5 mm
- Höhe Handgriff/Handrad: 220 mm
- Länge Handgriff/Durchmesser Handrad: 160 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 5,66
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten und Gase
- Verbindungsausführung: Schweißenden
- Kegelausführung: Flachkegel
Installation
- Das Ventil ist mit Handrad ausgestattet und wird in Durchgangsform installiert.
- Die Spindelgewinde befinden sich außerhalb des Mediums.
Anwendung
- Verwendbar in Industrieanlagen, Gebäudetechnik, Kraftwerken und Schiffbau.
- Geeignet für Wasser, Dampf, Wärmeträgeröle, Gas und andere nicht aggressive Medien.
Weitere Informationen
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR).
- Deckeldichtung: ohne plombierbare Kappe gegen unbeabsichtigtes Schließen nach DIN 4751.
- Farbe: blau RAL 5002
