Allgemeine Beschreibung

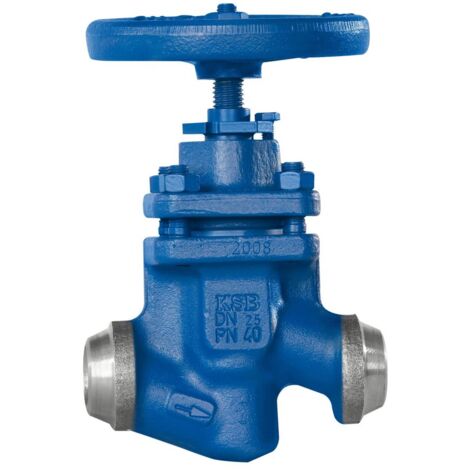

Das KSB Schweißenden-Absperrventil BOA-HE ist ein wartungsfreies, metallisch dichtendes Absperrventil mit Faltenbalg in Durchgangsform. Es ist für den Einsatz in Industrieanlagen, Gebäudetechnik, Kraftwerken und im Schiffbau konzipiert und eignet sich für Wasser, Dampf, Wärmeträgeröle, Gas und andere nicht aggressive Medien. Das Ventil verfügt über ein Handrad zur Bedienung und ist mit einem drehenden Spindelmechanismus ausgestattet.Technische daten
- Gehäusematerial: GP 240 GH (1.0619)
- Kegelmaterial: 1.4021
- Spindelmaterial: 1.4021
- Faltenbalgmaterial: 1.4571
- Nenndruck: PN 25/40
- Nennweite: DN 100
- Mediumtemperatur: -10 bis 450 °C
- Gewicht: 40 kg
- Rohraußendurchmesser aller Anschlüsse: 114,3 mm
- Höhe Handgriff/Handrad: 345 mm
- Länge Handgriff/Durchmesser Handrad: 250 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 6,24
Kompatibilität und Zubehör
Das Ventil ist für die Verbindung mit Schweißenden ausgelegt und kann mit verschiedenen Medien verwendet werden. Weitere Medien sind auf Anfrage erhältlich.Installation
Das Ventil wird gemäß den Vorgaben der EN 12982/64 installiert und ist für die Verwendung in Durchgangsform konzipiert.Anwendung
Das KSB Schweißenden-Absperrventil BOA-HE wird in verschiedenen Anwendungen eingesetzt, darunter:- Industrieanlagen
- Gebäudetechnik
- Kraftwerke
- Schiffbau
Weitere Informationen
- Deckeldichtung außen und innen gekammert
- Mit Handrad und Sicherheitsstopfbuchse
- Ohne plombierbare Kappe gegen unbeabsichtigtes Schließen nach DIN 4751
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR)
