Allgemeine Beschreibung

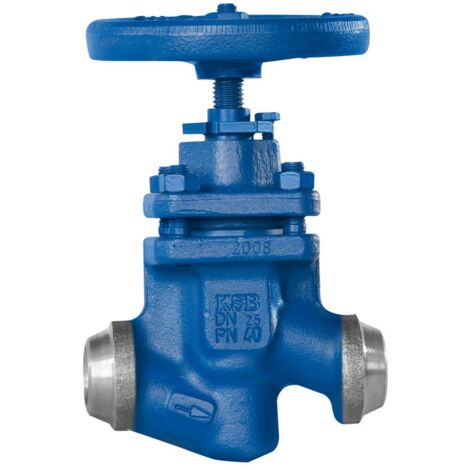

Das KSB Schweißenden-Absperrventil BOA-HE ist ein wartungsfreies, metallisch dichtendes Absperrventil mit Faltenbalg in Durchgangsform. Es ist für den Einsatz in Industrieanlagen, Gebäudetechnik, Kraftwerken und im Schiffbau konzipiert und eignet sich für Wasser, Dampf, Wärmeträgeröle, Gas und andere nicht aggressive Medien. Das Ventil verfügt über ein gerades Oberteil, einen drehenden Spindelmechanismus mit Rückdichtung und eine Deckeldichtung, die sowohl außen als auch innen gekammert ist.Technische daten
- Nenndruck: PN 25/40
- Nennweite: DN 150
- Mediumtemperatur: -10 bis 450 °C
- Gewicht: 80 kg
- Rohraußendurchmesser aller Anschlüsse: 168,3 mm
- Höhe Handgriff/Handrad: 430 mm
- Länge Handgriff/Durchmesser Handrad: 315 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 6,6
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten und Gase
- Verbindungsausführung: Schweißende
- Kegel: Flachkegel
Installation
- Die Baulänge entspricht der Norm EN 12982/64.
- Das Ventil ist nicht rechtwinklig ausgeführt.
Anwendung
- Industrieanlagen
- Gebäudetechnik
- Kraftwerke
- Schiffbau
Weitere Informationen
- Gehäusematerial: GP 240 GH+N (1.0619+N)
- Kegelmaterial: 1.0460 + 1.4115
- Spindelmaterial: 1.4021
- Faltenbalgmaterial: 1.4571
- Deckeldichtung: ohne plombierbare Kappe
- VdS-geprüft: nein
- KIWA-Prüfsiegel: nein
- Gastec QA Prüfung: nein
- Typenzulassung nach BBR/EKS: nein
