Allgemeine Beschreibung

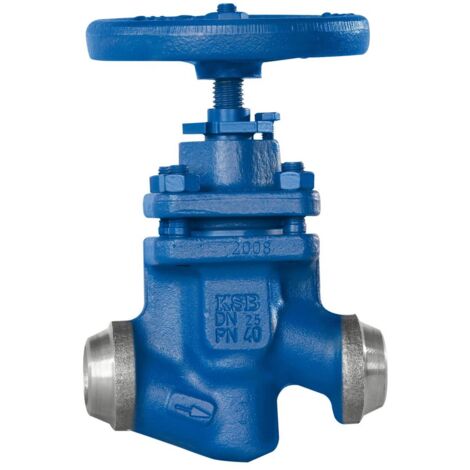

Das KSB Schweißenden-Absperrventil BOA-HE ist ein wartungsfreies, metallisch dichtendes Absperrventil mit Faltenbalg in Durchgangsform. Es ist für den Einsatz in Industrieanlagen, Gebäudetechnik, Kraftwerken und im Schiffbau konzipiert und eignet sich für Wasser, Dampf, Wärmeträgeröle, Gas und andere nicht aggressive Medien. Das Ventil verfügt über ein Handrad zur Bedienung und ist mit einer drehenden Spindel ausgestattet, die eine Rückdichtung bietet.Technische daten
- Nenndruck: PN 25/40
- Nennweite: DN 65
- Mediumtemperatur: -10 bis 450 °C
- Gewicht: 17 kg
- Rohraußendurchmesser aller Anschlüsse: 76,1 mm
- Höhe Handgriff/Handrad: 270 mm
- Länge Handgriff/Durchmesser Handrad: 200 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 5,82
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten und Gase
- Verbindungsausführung: Schweißende
- Kegel-Ausführung: Flachkegel
Installation
- Die Baulänge entspricht der Norm EN 12982/64
- Das Ventil ist nicht rechtwinklig ausgeführt
Anwendung
- Industrieanlagen
- Gebäudetechnik
- Kraftwerke
- Schiffbau
Weitere Informationen
- Deckeldichtung außen und innen gekammert
- Mit Sicherheitsstopfbuchse, buntmetallfrei
- Ohne plombierbare Kappe gegen unbeabsichtigtes Schließen nach DIN 4751
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR)
