Allgemeine Beschreibung

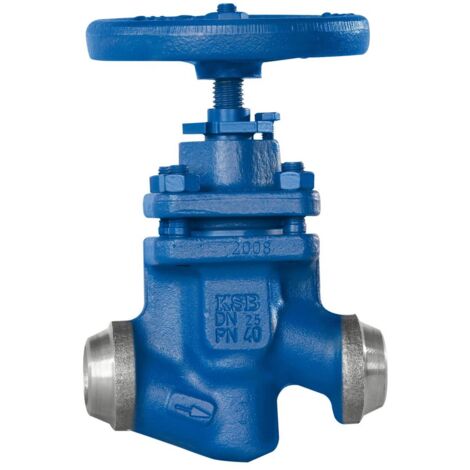

Das KSB Schweißenden-Absperrventil BOA-HE ist ein wartungsfreies, metallisch dichtendes Absperrventil mit einem Gehäuse aus GP 240 GH. Es ist für den Einsatz in Industrieanlagen, Gebäudetechnik, Kraftwerken und im Schiffbau konzipiert und eignet sich für Wasser, Dampf, Wärmeträgeröle, Gas und andere nicht aggressive Medien. Das Ventil verfügt über einen Faltenbalg, ein gerades Oberteil und eine drehende Spindel mit Rückdichtung.Technische daten
- Nenndruck: PN 25/40
- Nennweite: DN 80
- Mediumtemperatur: -10 bis 450 °C
- Baulänge nach: EN 12982/64
- Gewicht: 30 kg
- Rohraußendurchmesser aller Anschlüsse: 88,9 mm
- Höhe Handgriff/Handrad: 305 mm
- Länge Handgriff/Durchmesser Handrad: 200 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 4,19
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten und Gase
- Edelstahlsitzring vorhanden
Installation
- Verbindungsausführung: Schweißende
- Deckeldichtung außen und innen gekammert
Anwendung
- Industrieanlagen
- Gebäudetechnik
- Kraftwerke
- Schiffbau
Weitere Informationen
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR)
- Ohne plombierbare Kappe gegen unbeabsichtigtes Schließen nach DIN 4751
- Handradbetätigung
- Mit Rückstromsicherung: nein
- VdS-geprüft: nein
