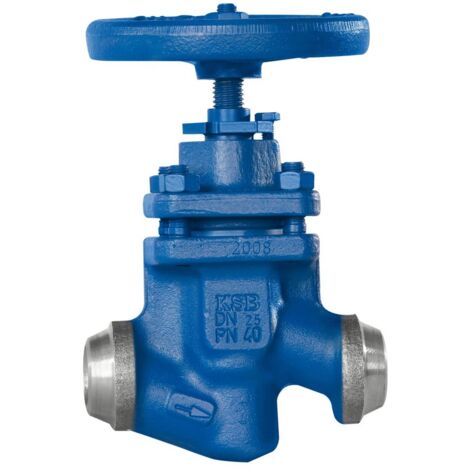

KSB Schweißenden-Absperrventil BOA-HE Gehäuse aus GP 240 GH, PN 40 DN 200

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Das KSB Schweißenden-Absperrventil BOA-HE ist ein wartungsfreies, metallisch dichtendes Absperrventil mit Faltenbalg in Durchgangsform. Es ist für den Einsatz in Industrieanlagen, Gebäudetechnik, Kraftwerken und im Schiffbau konzipiert und eignet sich für Wasser, Dampf, Wärmeträgeröle, Gas und andere nicht aggressive Medien. Das Ventil verfügt über ein gerades Oberteil, einen drehenden Spindelmechanismus mit Rückdichtung und eine Deckeldichtung, die sowohl außen als auch innen gekammert ist.

Technische daten

Nenndruck: PN 40

Nennweite: DN 200

Gewicht: 130 kg

Mediumtemperatur: -10 bis 450 °C

Rohraußendurchmesser aller Anschlüsse: 219,1 mm

Höhe Handgriff/Handrad: 500 mm

Länge Handgriff/Durchmesser Handrad: 400 mm

Winkel der Spindel: 90°

Zeta-Wert: 6,05

Kompatibilität und Zubehör

Geeignet für Flüssigkeiten und Gase

Verbindungsausführung: Schweißende

Kegelausführung: Flachkegel

Edelstahlsitzring: ja

Installation

Das Ventil ist nach DIN/EN mit Flanschen, Schweißenden oder Schweißmuffen konzipiert.

Die Baulänge entspricht der Norm EN 12982/64.

Anwendung

Industrieanlagen

Gebäudetechnik

Kraftwerke

Schiffbau

Weitere Informationen

Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR).

Handradbetätigung mit Sicherheitsstopfbuchse, buntmetallfrei.

Deckeldichtung ohne plombierbare Kappe gegen unbeabsichtigtes Schließen nach DIN 4751.

Eigenschaften

Marke
KSB
Länge
120 cm
Breite
80 cm
Gewicht
130 kg
Material
Stahl
