Allgemeine Beschreibung

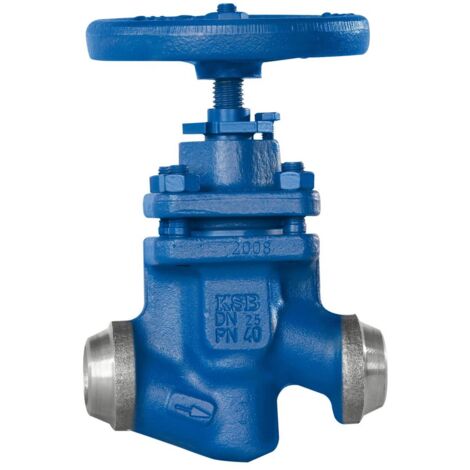

Das KSB Schweißenden-Absperrventil BOA-HE ist ein wartungsfreies, metallisch dichtendes Absperrventil mit Faltenbalg in Durchgangsform. Es ist für den Einsatz in Industrieanlagen, Gebäudetechnik, Kraftwerken und im Schiffbau konzipiert und eignet sich für Wasser, Dampf, Wärmeträgeröle, Gas und andere nicht aggressive Medien. Das Ventil verfügt über ein gerades Oberteil, einen drehenden Spindel mit Rückdichtung und eine Deckeldichtung, die außen und innen gekammert ist.Technische daten
- Nenndruck: PN 25/40
- Nennweite: DN 150
- Mediumtemperatur: -10 bis 450 °C
- Gewicht: 80 kg
- Rohraußendurchmesser aller Anschlüsse: 168,3 mm
- Höhe Handgriff/Handrad: 430 mm
- Länge Handgriff/Durchmesser Handrad: 315 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 6,6
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten und Gase
- Edelstahlsitzring vorhanden
- Verbindungsausführung: Schweißende
Installation
- Verbindungsausführung: Schweißende
- Bauform: Durchgangsform
- Baulänge nach: EN 12982/64
Anwendung
- Industrieanlagen
- Gebäudetechnik
- Kraftwerke
- Schiffbau
Weitere Informationen
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR)
- Handradbetätigung
- Deckeldichtung ohne plombierbare Kappe gegen unbeabsichtigtes Schließen nach DIN 4751
