Allgemeine Beschreibung

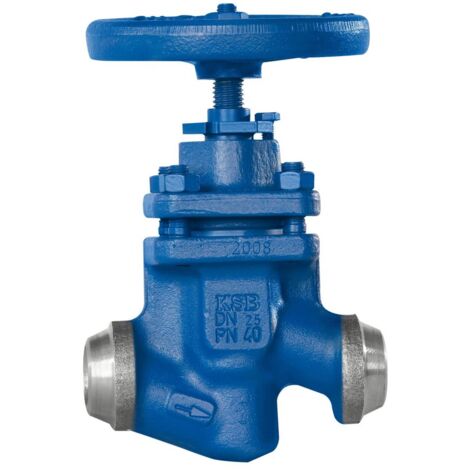

Das KSB Schweißenden-Absperrventil BOA-HE ist ein wartungsfreies, metallisch dichtendes Absperrventil mit Faltenbalg in Durchgangsform. Es ist für den Einsatz in Industrieanlagen, Gebäudetechnik, Kraftwerken und im Schiffbau konzipiert und eignet sich für Wasser, Dampf, Wärmeträgeröle, Gas und andere nicht aggressive Medien. Das Ventil verfügt über ein Handrad zur Bedienung und ist aus korrosionsbeständigem Chromstahl oder Chromnickelstahl gefertigt.Technische daten
- Material des Gehäuses: Stahl P 250 GH (1.0460)
- Kegelmaterial: 1.4021
- Spindelmaterial: 1.4021
- Faltenbalgmaterial: 1.4571
- Nenndruck: PN 25/40
- Nennweite: DN 25
- Max. Mediumtemperatur: 450 °C
- Min. Mediumtemperatur: -10 °C
- Gewicht: 3,2 kg
- Rohraußendurchmesser aller Anschlüsse: 34 mm
- Höhe Handgriff/Handrad: 165 mm
- Länge Handgriff/Durchmesser Handrad: 125 mm
- Winkel der Spindel: 90°
- Zeta-Wert: 9,75
Kompatibilität und Zubehör
Das Ventil ist für den Anschluss an Schweißenden ausgelegt und kann mit verschiedenen Medien verwendet werden. Weitere Medien sind auf Anfrage erhältlich.Installation
Die Installation erfolgt durch Schweißen an den vorgesehenen Anschlüssen. Es sind keine speziellen Hinweise zur Installation erforderlich.Anwendung
Das Ventil ist geeignet für die Regelung und Absperrung von Flüssigkeiten und Gasen in verschiedenen Anwendungen, einschließlich Dampf. Es ist nicht für den Einsatz mit selbstverschließendem oder freiströmendem Betrieb konzipiert.Weitere Informationen
- Deckeldichtung außen und innen gekammert
- Mit Handrad und drehender Spindel mit Rückdichtung
- Ohne plombierbare Kappe gegen unbeabsichtigtes Schließen nach DIN 4751
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR)
