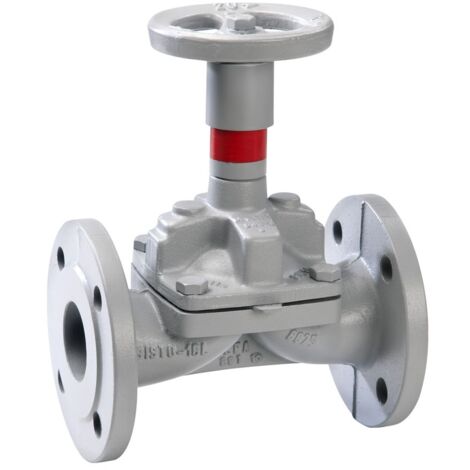

KSB Membranventil SISTO-16 DLU JL1040, PN 16 DN 15

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Das KSB Membranventil SISTO-16 DLU JL1040 ist ein wartungsfreies Weichdichtendes Absperrventil, das nach DIN/EN gefertigt ist. Es eignet sich für verschiedene Anwendungen, darunter Trinkwasserinstallationen, chlorhaltiges Wasser, Meerwasser und ölhaltige Druckluft. Die Abdichtung erfolgt durch eine gekammerte und abgestützte SISTOMaXX-Absperrmembrane, die alle Funktionsteile außerhalb des Betriebsmediums schützt.

Technische daten

Nenndruck: PN 16

Nennweite: DN 15

Einbaulänge: 130 mm

Gewicht: 3 kg

Gehäusematerial: Gusseisen (EN-GJL-250)

Haube: Gusseisen (EN-GJL-250)

Spindel: 1.4104

Membrane: Nitrilkautschuk (NBR)

Max. Mediumtemperatur (Dauerbetrieb): 90 °C

Druckunterschied bei 20 °C: 16

Höhe Handgriff/Handrad: 104 mm

Länge Handgriff/Durchmesser Handrad: 60 mm

Winkel der Spindel: 90°

Flanschanschluss nach DIN EN 1092-2 (BS4504)

Kompatibilität und Zubehör

Geeignet für Trinkwasserinstallationen nach DIN 1988

Kompatibel mit chlorhaltigem Wasser und Meerwasser

Verwendbar für ölhaltige Druckluft und technische Gase

Installation

Flanschanschluss nach DIN 2501 (BS 4504)

Einbau in Durchgangsform

Anwendung

Trinkwasser bis 90 °C (SISTO-16TWA)

Brauchwasser jeglicher Qualität bis 140 °C (SISTO-16HWA)

Druckluft bis 90 °C (SISTO-16DLU)

Weitere Informationen

Gefertigt und geprüft nach EN 13397

Gekennzeichnet nach DIN EN 19 (ISO 5209)

Medizinisch sauber: nein

Mit Standanzeiger: ja

Eigenschaften

Marke
KSB
Länge
18.5 cm
Breite
1.5 cm
Höhe
130 mm
Durchmesser
15 mm
