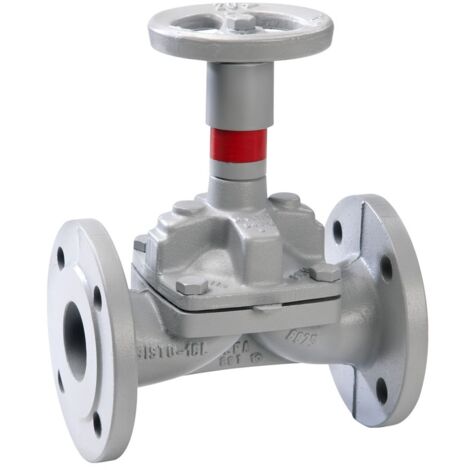

KSB Membranventil SISTO-16 DLU JL1040, PN 16 DN 40

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Das KSB Membranventil SISTO-16 DLU JL1040 ist ein wartungsfreies Weichdichtendes Absperrventil nach DIN/EN mit Flanschen, das speziell für Trinkwasserinstallationen nach DIN 1988 entwickelt wurde. Es verfügt über eine gekammerte und abgestützte SISTOMaXX-Absperrmembrane, die eine zuverlässige Abdichtung im Durchgang und nach außen gewährleistet. Alle Funktionsteile sind außerhalb des Betriebsmediums angeordnet, was die Wartung erleichtert. Das Ventil ist für verschiedene Anwendungen geeignet, darunter Trinkwasser, Brauchwasser und Druckluft.

Technische daten

Nenndruck: PN 16

Nennweite: DN 40

Einbaulänge: 200 mm

Gewicht: 2,5 kg

Material Gehäuse: Gusseisen GG 25 (GJL-250)

Material Haube: Gusseisen GG 25 (GJL-250)

Material Spindel: 1.4104

Material Membran: Nitrilkautschuk (NBR)

Max. Mediumtemperatur (Dauerbetrieb): 90 °C

Druckunterschied bei 20 °C: 16

Höhe Handgriff/Handrad: 192 mm

Länge Handgriff/Durchmesser Handrad: 100 mm

Winkel der Spindel: 90°

Flanschanschluss nach DIN EN 1092-2 (BS4504)

Kompatibilität und Zubehör

Geeignet für Trinkwasserinstallationen nach DIN 1988

Verwendbar für chlorhaltiges Wasser, Meerwasser und ölhaltige Druckluft

Typen: SISTO-16TWA (Trinkwasser bis 90 °C), SISTO-16HWA (Heißwasser bis 140 °C), SISTO-16DLU (Druckluft bis 90 °C)

Installation

Flanschanschluss nach DIN 2501 (BS 4504)

Einbau in Durchgangsform

Anwendung

Trinkwasserinstallationen

Brauchwasser jeglicher Qualität

Ölhaltige Druckluft und technische Gase

Weitere Informationen

Gefertigt und geprüft nach EN 13397

Gekennzeichnet nach DIN EN 19 (ISO 5209)

Medizinisch sauber: nein

Mit Standanzeiger: ja

Eigenschaften

Marke
KSB
Länge
20 cm
Breite
4 cm
Höhe
180 mm
Gewicht
2.5 kg
