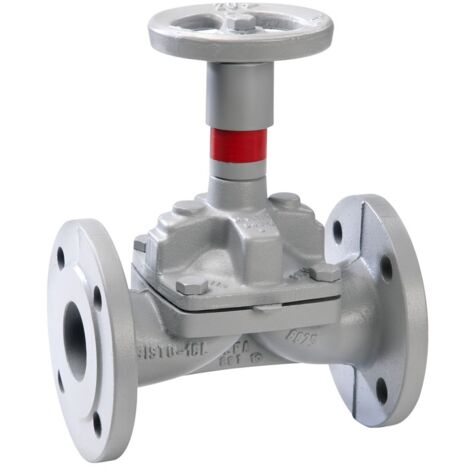

KSB Membranventil SISTO-16 DLU JL1040, PN 16 DN 80

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Das KSB Membranventil SISTO-16 DLU JL1040 ist ein wartungsfreies Weichdichtendes Absperrventil in Durchgangsform, das nach DIN/EN gefertigt ist. Es ist für Trinkwasserinstallationen nach DIN 1988 geeignet und verfügt über eine DIN-DVGW-Wasser-Zulassung gemäß Prüfung W 270. Die Abdichtung erfolgt durch eine gekammerte und abgestützte SISTOMaXX-Absperrmembrane, wobei alle Funktionsteile außerhalb des Betriebsmediums liegen.

Technische daten

Nenndruck: PN 16

Nennweite: DN 80

Einbaulänge: 310 mm

Gewicht: 23 kg

Gehäusematerial: EN-GJL-250 (JL1040)

Haubenmaterial: EN-GJL-250 (JL1040)

Spindelmaterial: 1.4104

Membranmaterial: Nitrilkautschuk (NBR)

Max. Mediumtemperatur (Dauerbetrieb): 90 °C

Rohraußendurchmesser aller Anschlüsse: 80 mm

Druckstufe Flansch: PN 16

Zeta-Wert: 1,72

Winkel der Spindel: 90°

Höhe Handgriff/Handrad: 322 mm

Länge Handgriff/Durchmesser Handrad: 200 mm

Kompatibilität und Zubehör

Geeignet für Trinkwasser bis 90 °C

Geeignet für Brauchwasser bis 140 °C

Geeignet für ölhaltige Druckluft und technische Gase bis 90 °C

Installation

Flanschanschluss nach DIN EN 1092-2 (BS4504)

Anwendung

Trinkwasserinstallationen nach DIN 1988

Chlorhaltiges Wasser

Meerwasser

Brauchwasser jeglicher Qualität

Ölhaltige Druckluft

Technische Gase

Weitere Informationen

Gefertigt und geprüft nach EN 13397

Gekennzeichnet nach DIN EN 19 (ISO 5209)

Medizinisch sauber: nein

Eigenschaften

Marke
KSB
Länge
31 cm
Breite
37 cm
Höhe
235 mm
Gewicht
23 kg
