Allgemeine Beschreibung

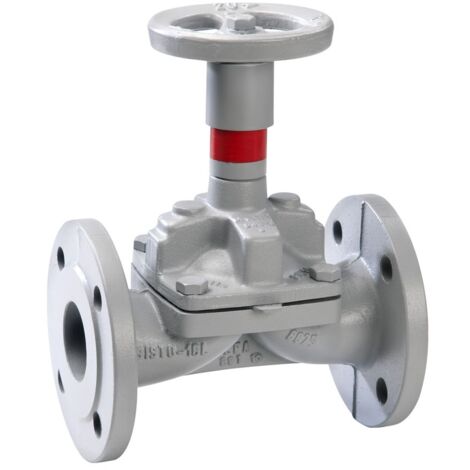

Das KSB Membranventil SISTO-16 HWA ist ein wartungsfreies Weichdichtendes Absperrventil in Durchgangsform, das nach DIN/EN mit Flanschen für Trinkwasserinstallationen gemäß DIN 1988 konzipiert wurde. Es bietet eine zuverlässige Abdichtung durch eine gekammerte und abgestützte SISTOMaXX-Absperrmembrane und ist für verschiedene Medien geeignet, darunter Trinkwasser, Heißwasser und ölhaltige Druckluft.Technische daten
- Gehäusematerial: Gusseisen (EN-GJL-250, JL1040)
- Haube: Gusseisen (EN-GJL-250, JL1040)
- Spindel: 1.4104
- Membrane: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Nenndruck: PN 16
- Nennweite: DN 100
- Einbaulänge: 350 mm
- Gewicht: 36,5 kg
- Maximale Mediumtemperatur (Dauerbetrieb): 140 °C
- Rohraußendurchmesser aller Anschlüsse: 100 mm
- Druckunterschied bei 20 °C: 16
- Höhe Handgriff/Handrad: 388 mm
- Länge Handgriff/Durchmesser Handrad: 250 mm
- Winkel der Spindel: 90°
- Mit Standanzeiger: ja
- Gerader Durchlass: ja
- Nennbaugröße: EN 558-1, 1
Kompatibilität und Zubehör
- Geeignet für Trinkwasserinstallationen nach DIN 1988
- Kompatibel mit chlorhaltigem Wasser, Meerwasser und Brauchwasser
- Für Druckluft bis 90 °C geeignet
Installation
- Flanschanschluss nach DIN EN 1092-2 (BS4504)
Anwendung
- Trinkwasser bis 90 °C (SISTO-16TWA)
- Heißwasser bis 140 °C (SISTO-16HWA)
- Druckluft bis 90 °C (SISTO-16DLU)
Weitere Informationen
- Gefertigt und geprüft nach EN 13397
- Gekennzeichnet nach DIN EN 19 (ISO 5209)
