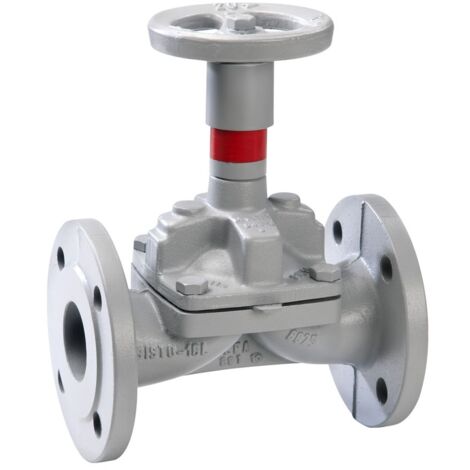

KSB Membranventil SISTO-16 HWA Gehäuse aus JL1040, PN 16 DN 200

Ähnliches Produkt geliefert von

PVC-Anschlussklemme 90Â° mÃ¤nnlich - weiblich. 80x40

8,61 €

119

Verkauft von heizung-billiger.de

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Das KSB Membranventil SISTO-16 HWA ist ein wartungsfreies Weichdichtendes Absperrventil in Durchgangsform, das nach DIN/EN mit Flanschen für Trinkwasserinstallationen gemäß DIN 1988 konzipiert wurde. Es verfügt über eine gekammerte und abgestützte SISTOMaXX-Absperrmembrane, die eine zuverlässige Abdichtung sowohl im Durchgang als auch nach außen gewährleistet. Alle Funktionsteile sind außerhalb des Betriebsmediums angeordnet, was die Wartung erleichtert. Das Ventil ist für verschiedene Anwendungen geeignet, darunter Trinkwasser, Heißwasser und Druckluft.

Technische daten

Nenndruck: PN 16

Nennweite: DN 200

Einbaulänge: 600 mm

Gewicht: 95 kg

Max. Mediumtemperatur (Dauerbetrieb): 140 °C

Rohraußendurchmesser aller Anschlüsse: 200 mm

Druckunterschied bei 20 °C: 16

Höhe Handgriff/Handrad: 512 mm

Länge Handgriff/Durchmesser Handrad: 400 mm

Winkel der Spindel: 90°

Zeta-Wert: 11,18

Material Gehäuse: Gusseisen (EN-GJL-250, JL1040)

Material Membran: Ethylen-Propylen-Dien-Kautschuk (EPDM)

Material Spindel: 1.4104

Kompatibilität und Zubehör

Geeignet für Trinkwasser bis 90 °C (SISTO-16TWA)

Geeignet für Heißwasser bis 140 °C (SISTO-16HWA)

Geeignet für Druckluft bis 90 °C (SISTO-16DLU)

Installation

Flanschanschluss nach DIN EN 1092-2 (BS4504)

Anwendung

Trinkwasserinstallationen nach DIN 1988

Chlorhaltiges Wasser

Meerwasser

Brauchwasser jeglicher Qualität

Ölhaltige Druckluft, Öle und technische Gase

Weitere Informationen

Gefertigt und geprüft nach EN 13397

Gekennzeichnet nach DIN EN 19 (ISO 5209)

Mit integrierter Spindelschutz und Öffnungsanzeige

Totraumfrei

Medizinisch sauber: nein

Eigenschaften

Marke
KSB
Länge
60 cm
Breite
20 cm
Höhe
400 mm
Gewicht
95 kg

Beratung von

So finden Sie das richtige Absperrventil

Absperrventile und Kugelhähne sind in der Sanitär- und Wasserinstallation unentbehrlich. Mit oder ohne Entlüftung, zum Schrauben, Kleben oder mit Druckverbindung, die Ventile sind in unterschiedlichen Durchmessern (20 mm, 25 mm usw.) und Gewindesteigungen (15x21 - 1/2;20x27 - 3/4 usw.) erhältlich. Hier erfahren Sie mehr zu Absperrhähnen.
