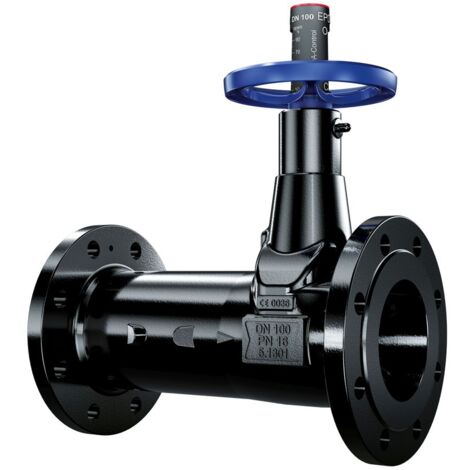

KSB Strangregulierventil BOA-Control EKB JL1040 5.1301, PN 16 DN 100

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Das KSB Strangregulierventil BOA-Control EKB JL1040 5.1301 ist ein hochwertiges Strangregulierventil nach DIN/EN mit einem einteiligen Gehäuse und Flanschen. Es verfügt über einen Drosselkegel, eine skalierte Stellungsanzeige, eine Hubbegrenzung sowie eine Isolierkappe mit Taupunktsperre. Das Ventil ist wartungsfrei und voll isolierbar. Es ist mit Ultraschallsensorik ausgestattet, die eine Messung von Durchflussmenge und Temperatur ohne Mediumberührung ermöglicht. Die mobile Messung erfolgt mit dem Messcomputer BOATRONIC MS, während die Permanentmessung mit dem BOATRONIC MS-420 durchgeführt wird. Das Ventil bietet gleichbleibende Genauigkeit unabhängig von Differenzdrücken.

Technische daten

Nenndruck: PN 16

Nennweite: DN 100

Baulänge: 350 mm nach Norm DIN EN 558-1

Gewicht: 20,8 kg

Mediumtemperatur: -10 °C bis +40 °C

Rohraußendurchmesser: 100 mm

Durchmesser Handrad: 160 mm

Kvs-Wert: 304

Werkstoffgüte: Gusseisen GG 25 (GJL-250)

Spindelmaterial: 1.4021

Kompatibilität und Zubehör

BOATRONIC MS: Mobiler Messcomputer zur Messung von Strömungsrichtung, Durchfluss und Temperatur an allen KSB BOA-Control & BOA-Control IMS Ventilen

BOATRONIC 100: Mobiler Messcomputer zur Messung von Strömungsrichtung, Volumenstrom und Temperatur mittels Ultraschall, kompatibel mit den Strangregulier- und Absperrventilen BOA-Control / BOA-Control IMS sowie dem Messrohr BOA-MP

Verlängerungskabel: Verlängerungskabel für die Messcomputer BOATRONIC MS & BOATRONIC MOD 100, Länge 1,2 m

Plombierbare Handradkappe: Gegen unbefugtes Betätigen

Installation

Das Ventil ist für den Einbau in Warmwasserheizungsanlagen bis 120 °C sowie in Klimaanlagen und Kühlanlagen geeignet. Es kann auch als Messventil verwendet werden.

Anwendung

Das KSB Strangregulierventil ist geeignet für:

Wasserversorgungsanlagen

Klimaanlagen

Lüftungsanlagen

Trinkwasseranlagen

Industrielle Kühlkreisläufe

Wasser und Wasser-Glykolgemische

Weitere Informationen

Das Ventil ist nicht für mineralölhaltige Medien, Dampf und Medien geeignet, die EPDM und unbeschichteten Grauguss angreifen. Es ist mit einer nichtdrehenden Spindel und einer geschützten, außenliegenden Gewinde ausgestattet. Das Ventil ist wartungsfrei und voll isolierbar nach aktueller EnEV. Es wurde konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie.

Eigenschaften

Marke
KSB
Länge
35 cm
Breite
60 cm
Höhe
380 mm
Gewicht
20.8 kg
