Allgemeine Beschreibung

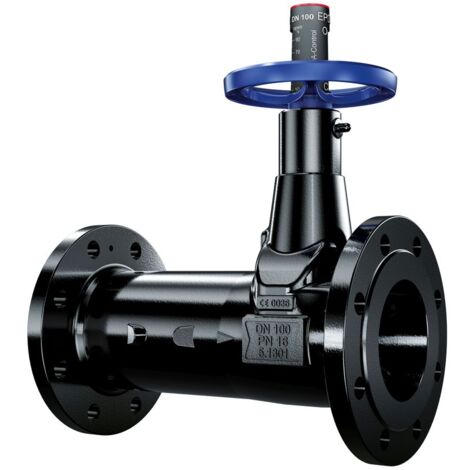

Das KSB Strangregulierventil BOA-Control EKB JL1040 5.1301 ist ein hochwertiges Strangregulierventil nach DIN/EN mit einem einteiligen Gehäuse und Flanschen. Es verfügt über einen Drosselkegel, eine skalierte Stellungsanzeige, eine Hubbegrenzung und eine Isolierkappe mit Taupunktsperre. Das Ventil ist wartungsfrei, voll isolierbar und nutzt Ultraschallsensorik zur Messung von Durchflussmenge und Temperatur ohne Mediumberührung. Es ist für den Einsatz in Warmwasserheizungsanlagen bis 120 °C sowie in Klimaanlagen und Kühlanlagen geeignet.Technische daten
- Nenndruck: PN 16
- Nennweite: DN 20
- Baulänge: 150 mm
- Gewicht: 2,4 kg
- Mediumtemperatur: -10 °C bis +40 °C
- Rohraußendurchmesser: 20 mm
- Durchmesser Handrad: 50 mm
- Kvs-Wert: 19,6
- Material des Gehäuses: Gusseisen (EN-GJL-250)
- Material der Spindel: 1.4021
Kompatibilität und Zubehör
- BOATRONIC MS: Mobiler Messcomputer zur Messung von Strömungsrichtung, Durchfluss und Temperatur
- BOATRONIC 100: Mobiler Messcomputer zur Messung von Strömungsrichtung, Volumenstrom und Temperatur mittels Ultraschall
- Verlängerungskabel für die Messcomputer BOATRONIC MS & BOATRONIC MOD 100 (Länge: 1,2 m)
- Plombierbare Handradkappe gegen unbefugtes Betätigen
Installation
Das Ventil ist für die Installation in Wasserversorgungs-, Klima-, Lüftungs- und Trinkwasseranlagen sowie in industriellen Kühlkreisläufen konzipiert. Es sollte gemäß den geltenden Normen und Vorschriften installiert werden.Anwendung
Das KSB Strangregulierventil eignet sich für die mobile Messung von Strömungsrichtung und Volumenstrom sowie Temperatur. Es kann in Warmwasserheizungsanlagen, Klimaanlagen und Kühlanlagen eingesetzt werden. Das Ventil ist nicht für mineralölhaltige Medien, Dampf und Medien geeignet, die EPDM und unbeschichteten Grauguss angreifen.Weitere Informationen
- Einbau in Klimaanlagen und Kühlanlagen
- Wartungsfrei und voll isolierbar nach aktueller EnEV
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach Europäischer Druckgeräterichtlinie
