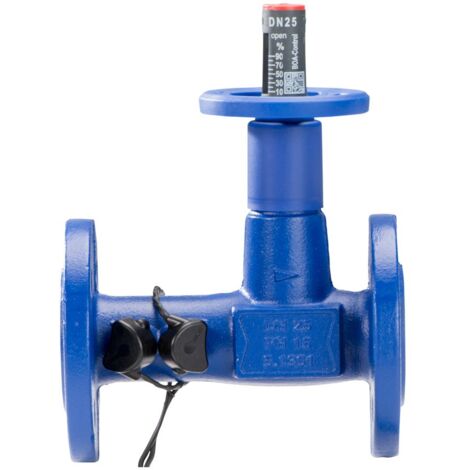

KSB Strangregulierventil Boa-Control IMS, PN 16 DN 25, Gehäuse aus GJL-250

KSB Strangregulierventil Boa-Control IMS, PN 16 DN 25, Gehäuse aus GJL-250

Das Strangregulierventil BOA-Control IMS von KSB ist ein wartungsfreies Durchgangsventil mit Schrägsitzhydraulik für den Einsatz in Heizungs-, Lüftungs- und Klimaanlagen sowie Kühlkreisläufen. Es ermöglicht eine präzise Messung von Durchflussmenge und Temperatur mittels integrierter Ultraschallsensorik ohne Mediumberührung. Die robuste Konstruktion aus Gusseisen ist für einen Temperaturbereich von -10 bis 120 °C ausgelegt.

Präzise Messtechnik und Konstruktion

Die integrierte Ultraschallsensorik erlaubt in Verbindung mit entsprechenden Messcomputern eine exakte Erfassung von Strömungsrichtung, Volumenstrom und Temperatur. Das einteilige Gehäuse aus GJL-250 sorgt in Kombination mit der nichtdrehenden Spindel aus 1.4021 für Stabilität. Eine skalierte Stellungsanzeige oberhalb des Handrades sowie eine integrierte Hubbegrenzung erleichtern die manuelle Einstellung und Überwachung im laufenden Betrieb.

Effiziente Installation und Betrieb

Das Ventil ist für den Einsatz in Wasser- und Wasser-Glykolgemischen optimiert und bietet eine gleichbleibende Messgenauigkeit unabhängig von Differenzdrücken. Die beiliegende Isolierkappe verfügt über eine Taupunktsperre, wodurch das Ventil auch in Kühlkreisläufen sicher eingesetzt werden kann. Dank der weich dichtenden Ausführung ist eine zuverlässige Absperrung und Regulierung in komplexen hydraulischen Systemen sichergestellt.

Technische Daten

• Nennweite: DN 25
• Nenndruck: PN 16
• Baulänge: 160 mm
• Gehäusewerkstoff: GJL-250 (5.1301)
• Mediumtemperatur: -10 bis 120 °C
• Kvs-Wert: 20,3
• Gewicht: 3,1 kg
• Anschluss: Flansch
• Spindelwerkstoff: 1.4021
• Farbe: Blau (RAL 5002)

Das Strangregulierventil überzeugt durch die Kombination aus robuster Gusseisen-Bauweise und moderner Ultraschall-Messtechnik. Mit einer Nennweite von DN 25 und einem Nenndruck von PN 16 eignet es sich ideal für den statischen hydraulischen Abgleich in anspruchsvollen Heizungs- und Kühlsystemen. Die wartungsfreie Ausführung und die hohe Messgenauigkeit im Temperaturbereich von -10 bis 120 °C ermöglichen einen effizienten Betrieb in professionellen Anlagen.

Produktspezifikation

• Hersteller-Serie: BOA-Control IMS
• Hersteller-Warengruppe: 26_Strangregulierventile
• Hersteller-Produktgruppe: BOA-Control IMS, Strangregulierventil
• Hersteller-Artikelnummer: 48229649
• Abd_Sitz: weich dichtend
• ArtNorm: DIN EN 558-1 Reihe 1
• Baureihe: BOA-Control IMS
• Einbaulänge: 160
• Farbe: blau (RAL 5002)
• Handradkappe: ohne
• Hersteller: KSB
• MaxMedTemp: 120
• MinMedTemp: -10
• Nenndruck: PN 16
• Nennweite_DN: DN 25
• Wst_ArmGeh: JL1040 (5.1301)
• Wst_Spindel: 1,4021
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 25
• Durchmesser Handrad: 80
• Voreinstellung plombier-/blockierbar: nein
• Hydraulischer Abgleich: statisch
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: ja
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Winkel der Spindel: 90
• Mit Messanschluss: ja
• Max. Arbeitsdruck: 16
• Mit Impulsleitungsanschluss: nein
• Mit Isolierung: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 105
• Kvs-Wert: 20,3
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 25
