Allgemeine Beschreibung

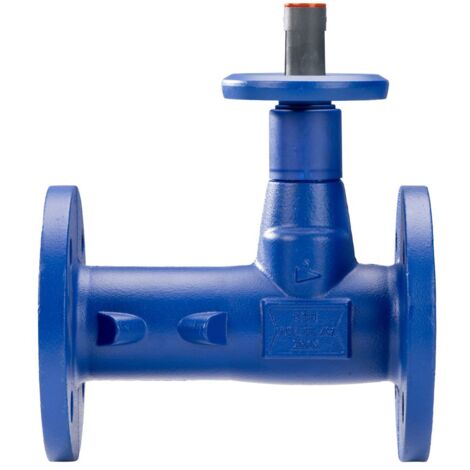

Das KSB Strangregulierventil BOA-Control JL1040 5.1301 ist ein hochwertiges Strangregulierventil nach DIN/EN, das mit einem einteiligen Gehäuse, Drosselkegel und einer skalierter Stellungsanzeige ausgestattet ist. Es bietet eine Hubbegrenzung und eine Isolierkappe mit Taupunktsperre. Das Ventil ist wartungsfrei und voll isolierbar. Es verfügt über Ultraschallsensorik zur Messung von Durchflussmenge und Temperatur ohne Mediumberührung und kann mobil mit dem Messcomputer BOATRONIC MS verwendet werden. Zudem ist eine Permanentmessung mit dem Messcomputer BOATRONIC MS-420 möglich. Das Ventil gewährleistet eine gleichbleibende Genauigkeit unabhängig von Differenzdrücken.Technische daten
- Nenndruck: PN 16
- Nennweite: DN 32
- Baulänge: 180 mm nach Norm DIN EN 558-1 Reihe 1
- Gewicht: 5,01 kg
- Mediumtemperatur: -10 °C bis 120 °C
- Material des Gehäuses: Gusseisen (GG 25, GJL-250)
- Spindelmaterial: 1.4021
- Durchmesser Handrad: 100 mm
- Kvs-Wert: 31,1
- Bedienhöhe: 122 mm
Kompatibilität und Zubehör
- Geeignet für Warmwasserheizungsanlagen bis 120 °C
- Einbau in Klimaanlagen und Kühlanlagen
- Verwendung als Messventil in Heizungs-, Lüftungs- und Klimaanlagen
- Mobile Messung mit Messcomputer BOATRONIC MS
- Permanente Messung mit Messcomputer BOATRONIC MS-420
Installation
- Einbau in Heizungs-, Lüftungs- und Klimaanlagen sowie Kühlkreisläufe
- Flanschanschlüsse für einfache Installation
Anwendung
- Regulierung von Durchflussmengen in Heizungs- und Kühlanlagen
- Messung von Strömungsrichtung und Volumenstrom mittels Ultraschall
- Geeignet für Wasser und Wasser-Glykolgemische
Weitere Informationen
- Nicht geeignet für mineralölhaltige Medien, Dampf und Medien, die EPDM und unbeschichteten Grauguss angreifen
- Wartungsfrei und voll isolierbar nach aktueller EnEV
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach Europäischer Druckgeräterichtlinie
