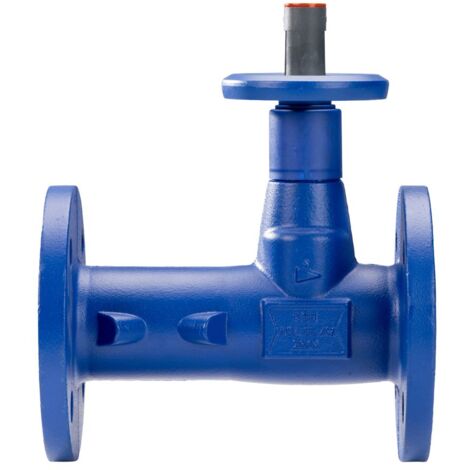

KSB Strangregulierventil BOA-Control JL1040 5.1301, PN 16, DN 40

KSB Strangregulierventil BOA-Control JL1040 5.1301, PN 16, DN 40

Beschreibung:
Strangregulierventil nach DIN/EN mit Flanschen, einteiligem Gehäuse, Drosselkegel, skalierter Stellungsanzeige, Hubbegrenzung und Isolierkappe mit Taupunktsperre, wartungsfrei, voll isolierbar, mit Ultraschallsensorik zur Messung von Durchflussmenge und Temperatur ohne Mediumberührung, mobile Messung mit Messcomputer BOATRONIC MS, Permanentmessung mit Messcomputer BOATRONIC MS-420, gleichbleibende Genauigkeit unabhängig von Differenzdrücken. Zusätzlich auch als DVGW-zertifizierte Trinkwasserausführung mit elektrostatischer Kunststoffbeschichtung verfügbar (BOA-Control EKB und BOA-Control IMS EKB; bis DN 200).

Einsatz:
Warmwasserheizungsanlagen bis 120 °C (BOA-Control). Einbau in Klimaanlagen und Kühlanlagen sowie Verwendung als Messventil (BOA-Control IMS). Nicht für mineralölhaltige Medien, Dampf und Medien, die EPDM und unbeschichteten Grauguss angreifen.

weichdichtendes
Flanschen-Strangregulier-, Mess und
Absperrventil, geeignet zur mobilen
Messung von Strömungsrichtung und
Volumenstrom mittels Ultraschall sowie
Temperatur, in Verbindung mit mobilen
Messcomputer BOATRONIC MS, Messung ohne
Mediumberührung, gleichbleibende
Messgenauigkeit unabhängig von
Mindestdifferenzdrücken, zum Einsatz in
Heizungs-, Lüftungs- und Klimaanlagen
sowie Kühlkreisläufen, geeignet für
Wasser und Wasser-Glykolgemische, -10
bis 120oC, Durchgangsventil mit
Schrägsitzhydraulik, skalierte
Stellungsanzeige oberhalb des Handrades,
Feststellvorrichtung, Hubbegrenzung,
Isolierkappe mit Taupunktsperre,
Baulänge EN 558/1, einteiliges Gehäuse
aus EN-GJL-250 (5.1301), nichtdrehende
Spindel aus 1.4021 mit geschütztem,
außenliegendem Gewinde, nichtsteigendes
Handrad, Kompakt-Drosselkegel voll
EPDM-ummantelt als weichdichtende
Durchgangs- und Rückdichtung,
Spindelabdichtung mit EPDM-Profilring,
wartungsfrei, voll isolierbar nach
aktueller EnEV, mit Außenanstrich blau
(ähnlich RAL 5002), konstruiert,
gefertigt, geprüft und gekennzeichnet
nach Europäischer Druckgeräterichtlinie.

Gehäuse: Gusseisen
Spindel: 1.4021
Anstrichfarbe: blau (RAL 5002)
Handradkappe: ohne
min. Mediumtemperatur: -10 oC
max. Mediumtemperatur: 120 oC
Abdichtung am Sitz: weich dichtend
Nenndruck: PN 16
Nennweite: DN 40
Baulänge: 200 mm
nach Norm: DIN EN 558-1 Reihe 1
Gewicht: 5,81 kg
Fabrikat: KSB
Baureihe: BOA-Control
Typ: -
Artikelnummer: 48229666
EAN/GTIN: 4031932269377
Materialpreisgruppe: A9

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: BOA-Control
• Hersteller-Warengruppe: 26_Strangregulierventile
• Hersteller-Produktgruppe: BOA-Control, Strangregulierventil
• Hersteller-Artikelnummer: 48229666
• Abd_Sitz: weich dichtend
• ArtNorm: DIN EN 558-1 Reihe 1
• Baureihe: BOA-Control
• Einbaulänge: 200
• Farbe: blau (RAL 5002)
• Handradkappe: ohne
• Hersteller: KSB
• MaxMedTemp: 120
• MinMedTemp: -10
• Nenndruck: PN 16
• Nennweite_DN: DN 40
• Wst_ArmGeh: JL1040 (5.1301)
• Wst_Spindel: 1,4021
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 40
• Durchmesser Handrad: 100
• Voreinstellung plombier-/blockierbar: nein
• Hydraulischer Abgleich: statisch
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: ja
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Winkel der Spindel: 90
• Mit Messanschluss: ja
• Max. Arbeitsdruck: 16
• Mit Impulsleitungsanschluss: nein
• Mit Isolierung: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 122
• Kvs-Wert: 55,7
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 40
