Allgemeine Beschreibung

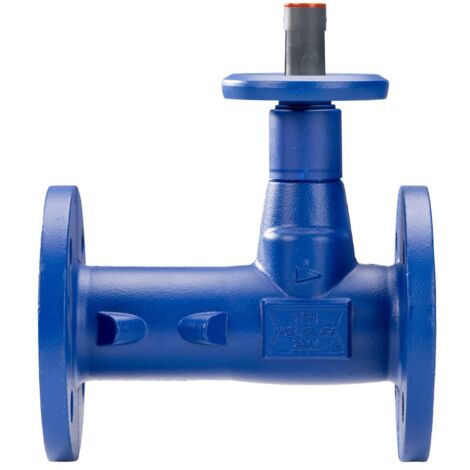

Das KSB Strangregulierventil BOA-Control JL1040 ist ein hochwertiges Strangregulierventil nach DIN/EN, das für den Einsatz in Heizungs-, Lüftungs- und Klimaanlagen sowie Kühlkreisläufen konzipiert wurde. Es verfügt über ein einteiliges Gehäuse, Drosselkegel, eine skalierte Stellungsanzeige und eine Hubbegrenzung. Die Isolierkappe ist mit einer Taupunktsperre ausgestattet und das Ventil ist wartungsfrei sowie voll isolierbar. Die Ultraschallsensorik ermöglicht die Messung von Durchflussmenge und Temperatur ohne Mediumberührung, was eine mobile Messung mit dem Messcomputer BOATRONIC MS und eine Permanentmessung mit dem Messcomputer BOATRONIC MS-420 ermöglicht. Das Ventil bietet gleichbleibende Genauigkeit unabhängig von Differenzdrücken.Technische daten
- Nenndruck: PN 16
- Nennweite: DN 100
- Baulänge: 350 mm
- Gewicht: 20,74 kg
- Mediumtemperatur: -10 °C bis 120 °C
- Material des Gehäuses: Gusseisen GG 25 (GJL-250)
- Spindelmaterial: 1.4021
- Durchmesser Handrad: 160 mm
- Bedienhöhe: 224 mm
- Kvs-Wert: 304
Kompatibilität und Zubehör
- Messcomputer BOATRONIC MS für mobile Messungen
- Messcomputer BOATRONIC MS-420 für Permanentmessungen
Installation
Das Ventil ist für den Einbau in Klimaanlagen und Kühlanlagen vorbereitet und kann als Messventil verwendet werden. Es ist mit Flanschen ausgestattet, die eine einfache Installation ermöglichen.
Anwendung
Das KSB Strangregulierventil BOA-Control JL1040 eignet sich für:
- Warmwasserheizungsanlagen bis 120 °C
- Heizungswasser
- Verwendung in Heizungs-, Lüftungs- und Klimaanlagen
Weitere Informationen
- Nicht geeignet für mineralölhaltige Medien, Dampf und Medien, die EPDM und unbeschichteten Grauguss angreifen.
- Das Ventil ist DVGW-zertifiziert und in einer Trinkwasserausführung mit elektrostatischer Kunststoffbeschichtung erhältlich (BOA-Control EKB und BOA-Control IMS EKB; bis DN 200).
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR).
