Allgemeine Beschreibung

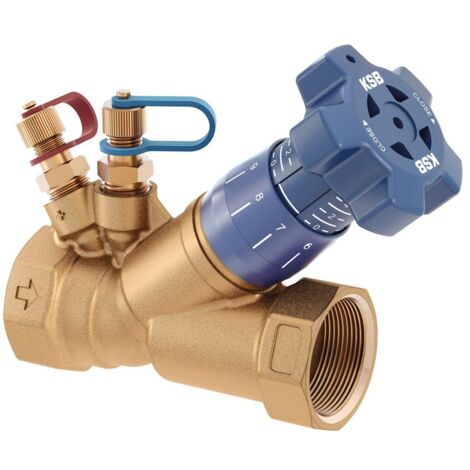

Wartungsfreies Strangregulier- und Messventil in Schrägsitzausführung, geeignet für Heizungs-, Klima- und Industrieanlagen. Es bietet eine stufenlose Voreinstellung mit einer 360 Grad ablesbaren Stellungsanzeige und ist mit einer Hubbegrenzung sowie zwei Messanschlüssen mit fester Messblende (Toleranz +/- 5 %) für Differenzdruck-, Druck- und Durchflussmessung ausgestattet. Das Ventil benötigt minimalen Platz durch ein nichtsteigendes Handrad und die Positionierung aller Funktionsteile auf der Handradseite.Technische daten
- Nenndruck: PN 25
- Nennweite: DN 20
- Baulänge: 82 mm
- Gewicht: 0,43 kg
- Mediumtemperatur: -10 °C bis 120 °C
- Abdichtung am Sitz: weich dichtend (EPDM)
- Material des Gehäuses: Messing (CW602N)
- Material der Spindel: CW602N
- Rohraußendurchmesser: 20 mm
- Durchmesser Handrad: 50 mm
- Bedienhöhe: 93 mm
- Kvs-Wert: 3,88
- Winkel der Spindel: 90°
- Max. Druckunterschied bei 20 °C: 0,5
Kompatibilität und Zubehör
- Geeignet für Heizungswasser
- Mit verlängerten Messnippeln
- Mit Messanschluss
- Geeignet für Handbedienung
Installation
Der Einbau erfolgt in Vor- und Rücklauf mittels Innengewindeanschluss nach ISO 288.
Anwendung
Das Ventil ist ideal für den Einsatz in Heizungs-, Klima- und Kälteanlagen sowie in Industrieanlagen.
