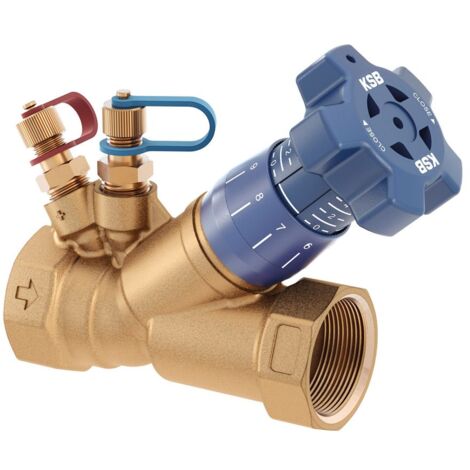

KSB Strangregulierventil BOA-Control SBV PN 25 DN 32 G 1 1/4"

KSB Strangregulierventil BOA-Control SBV PN 25 DN 32 G 1 1/4"

Beschreibung:
Wartungsfreies Strangregulier- und Messventil mit Innengewindeanschluss, Schrägsitzausführung, stufenlose Voreinstellung mit 360 Grad ablesbarer Stellungsanzeige. Inklusive Hubbegrenzung und 2 Messanschlüssen mit fester Messblende (Toleranz +/- 5 %) für Differenzdruck-, Druck- und Durchflussmessung. Minimaler Platzbedarf durch nichtsteigendes Handrad und die Positionierung aller Funktionsteile auf der Handradseite.

Einsatz:
Heizungs-, Klima- und Kälteanlagen sowie Industrieanlagen.

Wartungsfreies weichdichtendes
Strangregulier- und Messventil in
Schrägsitzausführung für Heizungs-,
Klima- und Industrieanlagen.
Stufenlose Voreinstellung mit 360 Grad
ablesbarer Stellungsanzeige.
Inklusive Hubbegrenzung und 2
Messanschlüssen mit fester Messblende
(Toleranz +/- 5 %) für Differenzdruck-,
Druck- und Durchflussmessung.
Minimaler Platzbedarf durch
nichtsteigendes Handrad und die
Positionierung aller Funktionsteile auf
der Handradseite.
Einbau in Vor- und Rücklauf mittels
Innengewindeanschluss nach ISO 288.
Gehäuse: CW602N
Spindel: CW602N
Anstrichfarbe: -
Handradkappe: -
min. Mediumtemperatur: -10 oC
max. Mediumtemperatur: 120 oC
Abdichtung am Sitz: weich dichtend
(EPDM)
Nenndruck: PN 25
Nennweite: DN 32
Baulänge: 122 mm
nach Norm: -
Gewicht: 0,86 kg
Fabrikat: KSB
Baureihe: BOA-Control
Typ: SBV
Artikelnummer: 48016910
EAN/GTIN: 4031932340489
Materialpreisgruppe: YZ

Kein Verwendungshinweis notwendig

Produktspezifikation

• Hersteller-Serie: BOA-Control SBV
• Hersteller-Warengruppe: 26_Strangregulierventile
• Hersteller-Produktgruppe: BOA-Control, Strangregulierventil
• Hersteller-Artikelnummer: 48016910
• Abd_Sitz: weich dichtend (EPDM)
• Baureihe: BOA-Control
• Einbaulänge: 122
• Hersteller: KSB
• MaxMedTemp: 120
• MinMedTemp: -10
• Nenndruck: PN 25
• Nennweite_DN: DN 32
• Typ: SBV
• Wst_ArmGeh: CW602N
• Wst_Spindel: CW602N
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Messprinzip: Druckdifferenz
• Werkstoffgüte: CuZn36Pb2As (CW602N)
• Werkstoff des Gehäuses: Messing
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 32
• Durchmesser Handrad: 50
• Voreinstellung plombier-/blockierbar: nein
• Venturidüse: statisch
• Hydraulischer Abgleich: statisch
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: ja
• Thermostatisch: nein
• Max. Druckunterschied bei 20 °C: 0,5
• Länge Anschluss 1: 20
• Länge Anschluss 2: 20
• Winkel der Spindel: 90
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Mit Isolierung: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 122
• Kvs-Wert: 13,39
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 32
