Allgemeine Beschreibung

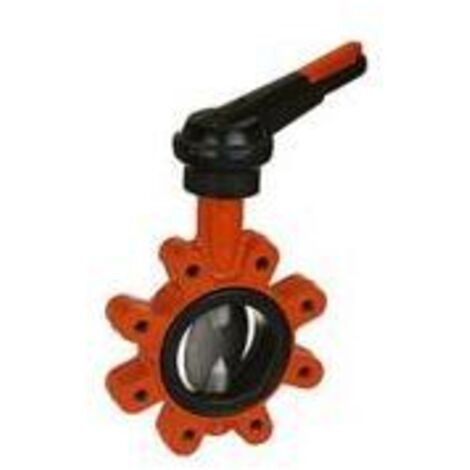

Zentrische Absperrklappe mit Wärmesperre und Elastomer-Ringbalg (EPDM XU oder Nitril K). Ausgestattet mit Handhebel, manuellem Untersetzungsgetriebe oder elektrischem Stellantrieb (BOAXMAT-S und BOAXMAT-SF). Das Gehäuse verfügt über Zentrieraugen (T2) und Gewindeflanschaugen (T4) für einseitiges Abflanschen und kann als Endarmatur eingesetzt werden. Die Klappenscheibe besteht aus Edelstahl 1.4308 und die Anschlüsse entsprechen den EN-Normen.Technische daten
- Nenndruck: PN 10/16
- Nennweite: DN 80
- Maximaler Betriebsdruck: 16 bar
- Betriebstemperatur: -10 bis 130 °C
- Mediumtemperatur: -10 bis 130 °C
- Gewicht: 5 kg
- Baulänge: 46 mm
- Spannungsart: Wechselspannung
- Nennspannung: 230 V
- Netzfrequenz: 50 Hz
- Material Gehäuse: Gusseisen GG 25 (GJL-250)
- Material Klappenscheibe: rost- und säurebeständiger Stahl 1.4308
- Material Ringbalg: EPDM-XU
- Wellenenden DN < 300: flach und Vierkant
- Wellenenden DN >= 350: Vierkant
- Zeta-Wert: 0,26
- Kvs-Wert: 500
Kompatibilität und Zubehör
- Geeignet für Gebäudetechnik, Heizung, Lüftung und Klimaanlagen
- Verwendbar für Trinkwasser
