Allgemeine Beschreibung

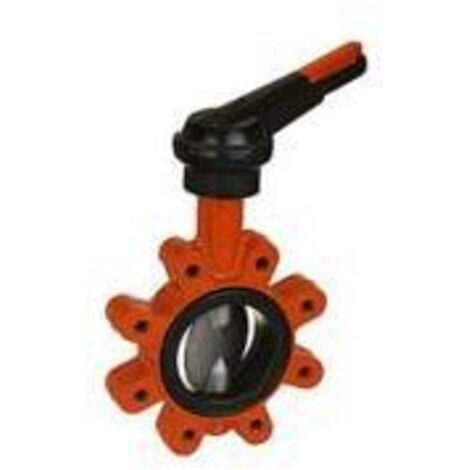

Die KSB Absperrklappe BOAX-SF ist eine zentrische Absperrklappe mit Wärmesperre und einem elastomer Ringbalg (EPDM XU oder Nitril K). Sie ist mit einem Handhebel, einem manuellen Untersetzungsgetriebe oder einem elektrischen Stellantrieb (BOAXMAT-S und BOAXMAT-SF) ausgestattet. Das Gehäuse verfügt über Zentrieraugen (T2) und Gewindeflanschaugen (T4) für einseitiges Abflanschen und kann als Endarmatur eingesetzt werden. Die Klappenscheibe besteht aus Edelstahl 1.4308 und die Anschlüsse entsprechen den EN-Normen.Technische daten
- Nenndruck: PN 10/16
- Nennweite: DN 100
- Maximaler Betriebsdruck: 16 bar
- Betriebstemperatur: -10 bis 130 °C
- Mediumtemperatur: -10 bis 130 °C
- Gewicht: 6,2 kg
- Baulänge: 52 mm
- Spannungsart: Wechselspannung
- Nennspannung: 230 V
- Netzfrequenz: 50 Hz
- Material Gehäuse: Gusseisen
- Material Scheibe: 1.4308
- Material Schaft: 1.4028
- Ringbalg: EPDM-XU
- Wellenenden DN < 300: flach und Vierkant
- Wellenenden DN >= 350: Vierkant
- Zeta-Wert: 0,28
- Kvs-Wert: 750
Kompatibilität und Zubehör
- Geeignet für Anwendungen in der Gebäudetechnik, Heizung, Lüftung und Klimaanlagen
- Verwendbar für Trinkwasser
Installation
- Einbau als Endarmatur
- Beidseitig abflanschbar
- Voll isolierbar nach EnEv
Anwendung
- Standard Heizungs-, Lüftungs- und Klimaanlagen
- Geeignet für den Einsatz in Trinkwasseranlagen
Weitere Informationen
- Hergestellt frei von lackbenetzungsstörenden Zusatzstoffen (silikonfrei)
- Wartungsfrei
- Außenanstrich orange (RAL2002)
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR)
