Allgemeine Beschreibung

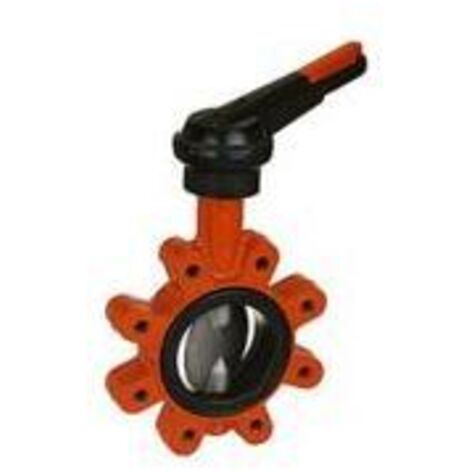

Die KSB Absperrklappe BOAX-SF ist eine zentrische Absperrklappe mit Wärmesperre und einem Elastomer-Ringbalg aus EPDM XU oder Nitril K. Sie verfügt über einen Handhebel und kann mit einem manuellen Untersetzungsgetriebe oder einem elektrischen Stellantrieb (BOAXMAT-S und BOAXMAT-SF) betrieben werden. Das Gehäuse ist mit Zentrieraugen (T2) und Gewindeflanschaugen (T4) ausgestattet, was eine einseitige Abflanschung und den Einsatz als Endarmatur ermöglicht. Die Klappenscheibe besteht aus Edelstahl 1.4308 und die Anschlüsse entsprechen den EN-Normen.Technische daten
- Nenndruck: PN 10/16
- Nennweite: DN 125
- Maximaler Betriebsdruck: 16 bar
- Betriebstemperatur: -10 bis 130 °C
- Gewicht: 9,7 kg
- Werkstoff Gehäuse: Gusseisen (GGG 40)
- Werkstoff Scheibe: rost- und säurebeständiger Stahl (1.4308)
- Werkstoff Ringbalg: EPDM-XU
- Wellenabdichtung: elastisch weichdichtend
- Spannungsart: Wechselspannung
- Nennspannung: 230 V
- Netzfrequenz: 50 Hz
- Baulänge: 56 mm
- Durchlass: 125 mm
- Kvs-Wert: 1650
Kompatibilität und Zubehör
Die Absperrklappe ist für den Einsatz in Gebäudetechnik, Heizung, Lüftung und Klimaanlagen geeignet und kann für Trinkwasser verwendet werden.Installation
Die KSB Absperrklappe kann als Endarmatur eingesetzt werden und ist beidseitig abflanschbar. Sie ist voll isolierbar nach EnEv und verfügt über eine integrierte Taupunktsperre.Anwendung
Die Absperrklappe eignet sich für Standard Heizungs-, Lüftungs- und Klimaanlagen und bietet eine zuverlässige Dichtheit durch die weichdichtende Konstruktion.Weitere Informationen
- Hergestellt frei von lackbenetzungsstörenden Zusatzstoffen (silikonfrei)
- Wartungsfrei
- Außenanstrich: orange (RAL2002)
- Konstruiert, gefertigt, geprüft und gekennzeichnet nach der Europäischen Druckgeräterichtlinie 2014/68/EU (DGR)
