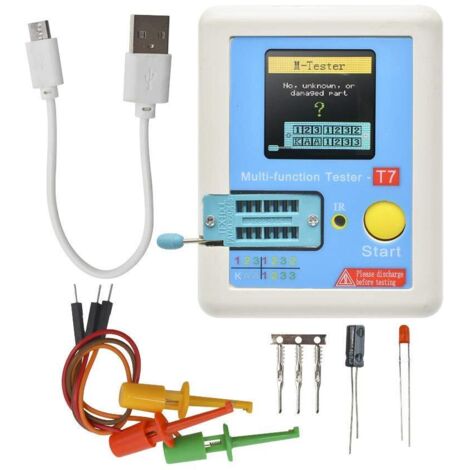

LCR-T7 Testeur de transistors TFT multifonctionnel avec une seule touche, affichage graphique, arrêt automatique pour diode, triode, condensateur, résistance Transistor ESR NPN PNP MOSFET

Wichtiger Hinweis: Die Ladeeingangsspannung beträgt 6 V. Bitte verwenden Sie das Gerät nicht mit Überspannung, da es sonst beschädigt wird und die Batterie explodieren kann.

4. Infrarot-Dekodierungsfunktion
Richten Sie die Infrarot-Fernbedienung auf die „IR“-Testöffnung des Testers und drücken Sie die entsprechende Taste.

Bei erfolgreicher Dekodierung werden Benutzercode und Datencode sowie das zugehörige Infrarotsignal angezeigt.

Bei einem Dekodierungsfehler werden Benutzercode und Datencode nicht angezeigt. Die Infrarot-Dekodierungsfunktion ist in der Testeroberfläche nicht verfügbar. Die Informationen zur letzten erfolgreichen Dekodierung werden weiterhin angezeigt.

Der Punkt in der oberen rechten Ecke zeigt an, ob Infrarotdaten von der Fernbedienung empfangen werden. Rot bedeutet Empfang, Blau erfolgreiche Dekodierung.

• 【Zahlreiche Anwendungen】 --- Ein multifunktionales Farbdisplay-Testgerät zur Messung von Trioden, Dioden, Widerständen, Kondensatoren, Induktivitäten, Thyristoren, Transistoren usw. Feldeffekttransistoren, Regler, Doppeldioden, LEDs und Infrarot-Decodierung.
• Unterstützt Infrarot-Codierung: Automatische Erkennung von 0,0130-V-Zenerdioden. Selbsttest mit automatischer Kalibrierung. Unterstützt Infrarotcodierung.
• 【Infrarot-Wellenformanzeige】--- Anzeige der Infrarot-Wellenform. Anweisungen zum Infrarotempfang. Die Messergebnisse werden auf dem TFT-Display angezeigt.
• Funktion: Dient zum Testen der Kapazität und des Widerstands von Diodentransistoren. Automatische Abschaltung (Zeitverzögerung einstellbar).
• Aufbau: Dieser Transistortester verfügt über einen integrierten, wiederaufladbaren Lithium-Ionen-Akku mit hoher Kapazität. Erkennung der Lithium-Ionen-Akkuspannung.

5. Automatische Kalibrierung
Denken Sie die drei Messleitungen kurz und drücken Sie die Multifunktionstaste. Das Testgerät kalibriert sich automatisch.

Nachdem die Messleitung wie während des Kalibrierungsvorgangs kurzgeschlossen wurde, sind keine weiteren Schritte erforderlich.

LCR-TC Transistortester, Farbbildschirm, Grafikdisplay, Fertigprodukt
Vorsichtsmaßnahmen für die Verwendung:
(1) Vor der Kapazitätsmessung entladen. Andernfalls wird von Inline- oder Spannungsmessungen abgeraten.
(2) An den drei KAA-Anschlüssen von T7 und TC1 liegt eine Hochspannung von 30 V an. Diese sind speziell für die Prüfung der Spannungsreglerröhren vorgesehen. Verwenden Sie diese Anschlüsse nicht zusammen, da sie sonst durchbrennen.
(3) Der Ausgangsstrom des Testers beträgt 6 mA bei einer Spannung < 5 V. Hochleistungs-IGBTs, Thyristoren und Darlington-Röhren, die höhere Ströme/Spannungen benötigen, können nicht geprüft werden. Luftspulen und Leistungsinduktivitäten können nicht direkt auf ihre Induktivität geprüft werden. Es wird empfohlen, testweise einen Ringinduktor der entsprechenden Farbe in Reihe zu schalten.
