ZVS 5V/12V Netzteil für Induktionserwärmung, Tesla-Spule und Jakobsleiter

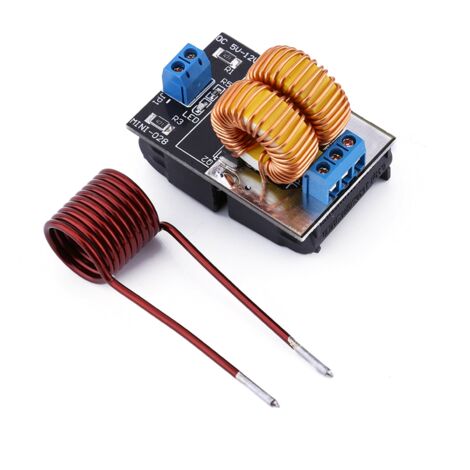

Willkommen in unserem Shop! Entdecken Sie unser kompaktes und effizientes ZVS-Induktionsheizmodul. Dieses Modul wird komplett mit Heizspule geliefert und ist sofort einsatzbereit für Ihre Induktionsheizprojekte. Es handelt sich um eine Mini-ZVS-Platine ohne Zwischenstecker, die ohne Zündspule und Lüfter geliefert wird. Ihr Hauptmerkmal ist der große Eingangsspannungsbereich: Sie akzeptiert Gleichspannungen von 5 V bis 12 V. Bei 12 V liefert sie eine maximale Leistung von 120 W für die Induktionserwärmung. In einer Standard-12-V-Konfiguration mit einer 5+5-Windungen-Primärspule beträgt die Leistung ca. 30 W. Die Platine selbst ist sehr kompakt: 55 mm lang, 37 mm breit und nur 1,6 mm dick, wodurch sie sich leicht integrieren lässt. Für optimale Effizienz und Sicherheit ist die korrekte Dimensionierung der mitgelieferten Heizspule entscheidend. Der Durchmesser des zu erwärmenden Objekts sollte idealerweise zwischen einem Drittel und der Hälfte des Spulendurchmessers liegen und niemals zwei Drittel überschreiten. Wichtiger Hinweis zur Verwendung: Da der Strom bei der Induktionserwärmung hoch ist, kann die Spule heiß werden. Es wird empfohlen, das Modul nach etwa fünf Minuten Betrieb abkühlen zu lassen. Die Wärme des zu erwärmenden Objekts wird auf die Heizspule übertragen. Um ein Schmelzen der Kunststoffverbinder (falls vorhanden) zu vermeiden, ist es am sichersten und empfehlenswertesten, die Heizspule direkt auf die Leiterplatte zu löten. Ihre Bestellung umfasst: 1 x ZVS Heiznetzteilmodul, 1 x Heizspule
