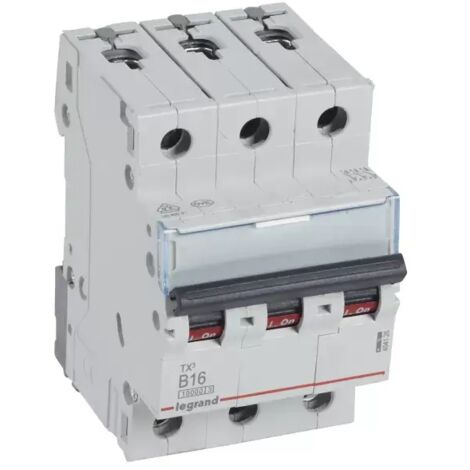

Leitungsschutzschalter Legrand TX3 16 A 10 kA dreipolig

Der Legrand TX3 ist ein dreipoliger Leitungsschutzschalter mit einem Nennstrom von 16 A und einem Ausschaltvermögen von 10 kA. Er dient dem Schutz elektrischer Stromkreise vor Überlast und Kurzschluss. Das Gerät eignet sich für Elektroinstallationen in Wohngebäuden und gewerblich genutzten Räumen. Dank seiner drei Pole kann es in passenden dreiphasigen Stromkreisen eingesetzt werden. Der Leitungsschutzschalter ist für die Montage auf einer Standardschiene vorgesehen. Sein Schutzgrad IP20 beschreibt den Schutz des Gehäuses gegen Berührung mit dem Finger und gegen feste Fremdkörper ab 12,5 mm.

Vorteile

• Schutz vor Überlast: Der Leitungsschutzschalter unterbricht den Stromkreis, wenn der Strom die vorgesehene Belastung überschreitet.
• Schutz vor Kurzschluss: Das Ausschaltvermögen von 10 kA ermöglicht das Abschalten eines Kurzschlussstroms bis zu diesem Wert.
• Dreipolige Ausführung: Drei Pole ermöglichen den Einsatz in dafür geeigneten Stromkreisen.
• 16 A Nennstrom: Der Nennstrom hilft bei der Auswahl des passenden Schutzschalters für den vorgesehenen Stromkreis.
• Montage auf Standardschiene: Die vorgesehene Schienenmontage erleichtert den Einbau in kompatible Elektroverteilungen.
• Schutzgrad IP20: Das Gehäuse bietet Schutz gegen Berührung mit dem Finger und gegen feste Fremdkörper ab 12,5 mm.

Technische Daten

• Marke: Legrand
• Modell: TX3
• Produkttyp: Leitungsschutzschalter
• Polzahl: 3
• Nennstrom: 16 A
• Ausschaltvermögen: 10 kA
• Schutzgrad: IP20
• Montage: auf Standardschiene
• Breite: 6 cm
• Höhe: 11 cm
• Länge: 9 cm
• Gewicht: 0,39 kg

Einsatzbereiche

Der Legrand TX3 kann in einer passenden Elektroverteilung eines Wohnhauses zum Schutz eines Stromkreises eingesetzt werden. Auch in gewerblich genutzten Räumen kommt er für geeignete Installationen infrage. Seine dreipolige Ausführung ist für Stromkreise vorgesehen, bei denen drei Pole gemeinsam geschützt werden sollen. Vor dem Einbau ist zu prüfen, ob Nennstrom, Ausschaltvermögen und Bauform zur Anlage und zur vorgesehenen Schienenmontage passen.

Tipps zu Gebrauch und Pflege

Lassen Sie Auswahl, Einbau und Anschluss von einer qualifizierten Elektrofachkraft durchführen. Prüfen Sie vor der Montage, ob die Standardschiene mit dem Gerät kompatibel ist und die elektrischen Kenndaten zur Installation passen. Der Schutzgrad IP20 ist für den vorgesehenen Einbauort zu berücksichtigen; verwenden Sie das Gerät nur in einer dafür geeigneten Elektroverteilung. Vor Arbeiten an der Anlage muss der Stromkreis fachgerecht freigeschaltet werden.
