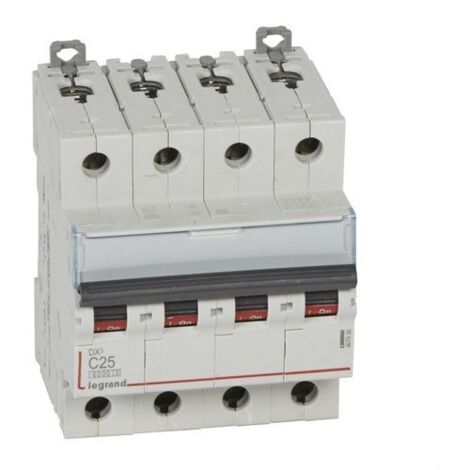

Legrand DX3 S304 4P C 25A AC 6kA 407930 Leitungsschutzschalter

LEGRAND / S30DX / 407930 Leitungsschutzschalter 4P C 25A AC 6kA S304 DX3 – Legrand 407930 Der Leitungsschutzschalter Legrand 407930 aus der DX3-Familie schützt die angegebene Polkonfiguration vor Überlast und Kurzschlussströmen. Die Kombination aus 25 A Stromstärke und C-Kennlinie ermöglicht die Anpassung des Geräts an die Art des zu schützenden Stromkreises. POLSE: 4P C-Kennlinie, STROM: 25 A, KAPAZITÄT: 6 kA. Anwendung und Funktionsweise: Die C-Kennlinie bedeutet, dass der Auslösebereich des elektromagnetischen Auslösers ca. 5–10 × In beträgt. Die Wahl dieser Variante sollte auf den Installationsparametern, den Einschaltströmen und den automatischen Abschaltbedingungen basieren. Technische Daten Polzahl 4P Auslösekennlinie C Bemessungsstrom In 25 A Kurzschlussfestigkeit (gemäß Variantenbezeichnung) 6 kA Gerätetyp Leitungsschutzschalter (LS-Schalter) Bemessungsspannung 400 V AC Montage TH35 DIN-Schiene Hersteller GTIN/EAN-Code 3245064079303 Herstellerserie S30DX Legrand-Katalognummer 407930 Konstruktion und Hauptvorteile Schutz für zwei Fehlerarten: Ein Gerät reagiert auf Überlast und Kurzschluss. Die Variantenparameter 4P, 25 A und die Auslösekennlinie C vereinfachen die Auswahl des Schutzes für das Projekt. Modulare Bauweise: Das Gerät ist für die Montage in einer Schalttafel auf einer DIN-Schiene geeignet. Auswahl und Installation Wählen Sie einen Leitungsschutzschalter entsprechend der Dauerstrombelastbarkeit der Leitungen, dem zu erwartenden Kurzschlussstrom und der erforderlichen Abschaltzeit. Wählen Sie die Anschlussschiene und die Leiterquerschnitte gemäß den entsprechenden Anweisungen der DX3-Serie. Weitere Legrand-Produktvarianten Nachfolgend finden Sie weitere Ausführungen aus derselben Produktfamilie. Dies sind Varianten zum Vergleich, keine automatisch austauschbaren Äquivalente. 4P B 25A AC 6kA Leitungsschutzschalter S304 DX3 - 407626 Legrand Eine andere Version aus derselben Familie. Prüfen Sie vor dem Austausch die Unterschiede in Stromstärke, Mechanik und Ausstattung. 4P C 20A AC 6kA Leitungsschutzschalter S304 DX3 - 407929 Legrand Eine andere Version aus derselben Familie. Prüfen Sie vor dem Austausch die Unterschiede in Stromstärke, Mechanik und Ausstattung. 4P C 32A AC 6kA Leitungsschutzschalter S304 DX3 - 407931 Legrand Eine andere Version aus derselben Familie. Prüfen Sie vor dem Austausch die Unterschiede in Stromstärke, Mechanik und Ausstattung. 4P C 40A AC 6kA Leitungsschutzschalter S304 DX3 - 407932 Legrand Eine andere Version aus derselben Familie. Prüfen Sie vor dem Austausch die Unterschiede in Stromstärke, Mechanik und Ausstattung. Wichtige technische Informationen: Die angegebene Kurzschlussfestigkeit bezieht sich auf die vom Hersteller und der entsprechenden Norm festgelegten Bedingungen. Unterschiedliche Spannungen oder Prüfnormen dürfen nicht verwechselt werden. Dieses Gerät ist kein Fehlerstromschutzschalter (FI-Schalter). Herstellerdokumentation: Detaillierte Parameter, Diagramme und Montagehinweise finden Sie in der offiziellen Legrand-Dokumentation: Technisches Datenblatt von Legrand (PDF).
