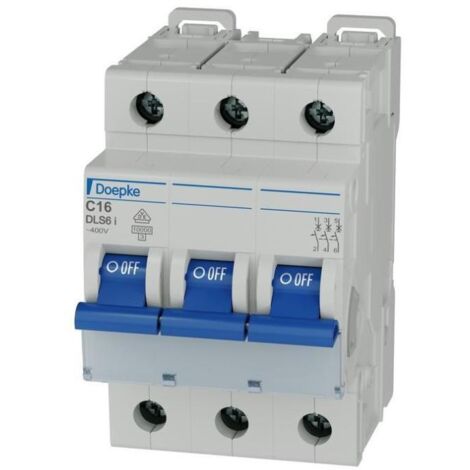

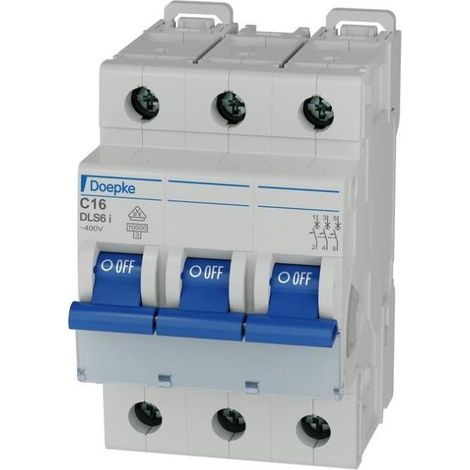

Doepke Leitungsschutzschalter DLS 6I C16-3 10KA

Eigenschaften • Die Aufgabe von Leitungsschutzschaltern ist das selbsttätige Abschalten von Stromkreisen zum Schutz von Leitungen und angeschlossenen Geräten\n• Nach einer Abschaltung können sie manuell wieder eingeschaltet werden, ohne dass z. B. Sicherungseinsätze ausgewechselt werden müssten\n• Jeder unserer Leitungsschutzschalter ist mit einer Freiauslösung ausgestattet, die ein sicheres Abschalten, auch bei z. B. mechanisch blockiertem Schaltknebel, gewährleistet\n• Leitungsschutzschalter der Baureihe DLS 6 schützen Kabel, Leitungen und Installationsgeräte gegen Überlast und Kurzschluss nach DIN VDE 0100. Die Baureihe umfasst eine große Auswahl verschiedener Typen, vom Schalter für Wohn- und Zweckgebäude bis zum Schalter für den industriellen Bereich\n• Durch ihre kompakte Bauweise bieten Leitungsschutzschalter der Baureihe DLS 6 maximalen Raumgewinn für die komfortable Verdrahtung\n• Der große Klemmbereich und die Möglichkeit der Verwendung handelsüblicher Verdrahtungsschienen sorgen für eine einfache Installation\n• Ergänzend ist der Anschluss einer Vielzahl von Zusatzgeräten wie zum Beispiel Arbeitsstromauslöser sowie Hilfs- und Störmelder möglich\n• Die Ausführung DLS 6i eignet sich durch ihr hohes Bemessungsschaltvermögen von 10 kA besonders für den Einsatz in Industrieanlagen\n• Schalter mit der Auslösecharakteristik C sind für Leistungsstromkreise mit hohen Einschalt- bzw. Spitzenströmen optimiert\n• Eigenschaften: Bemessungsschaltvermögen 10 kA Zugbügelklemmen mit weitem Klemmquerschnittsbereich für Schienen- und Leitungsverdrahtung auf beiden Anschlussseiten spezielle Schnellbefestigung zur Entnahme auch mehrerer Leitungsschutzschalter aus dem unteren oder oberen Schienenverbund großes\n• Klappbares Beschriftungsfenster für einen sicheren Halt und Schutz des Etiketts Verwendung von handelsüblichen Verdrahtungsschienen ON/OFF-Schaltstellungsanzeige am Schaltknebel Zubehör rechts nachrüstbar kostenlose Beschriftungssoftware Montageart: Schnellbefestigung auf Tragschiene Einbaulage beliebig Einsatzgebiete: geeignet für den Einsatz in Stromversorgungen für Industrieanlagen und Zweck- bzw. gewerblich genutzte Gebäude
Technische Daten:

• Einbautiefe: 68 mm
• Auslösecharakteristik: C
• Polzahl (gesamt): 3
• Anzahl der abgesicherten Pole: 3
• Bemessungsstrom: 16 A
• Bemessungsspannung: 400 V
• Bemessungsisolationsspannung Ui: 2 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
• Spannungsart: AC
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 0 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 0 kA
• Frequenz: 16,67..60 Hz
• Energiebegrenzungsklasse: 3
• Unterputzmontage: nein
• Mitschaltender Neutralleiter: nein
• Überspannungskategorie: 3
• Verschmutzungsgrad: 2
• Zusatzeinrichtungen möglich: ja
• Breite in Teilungseinheiten: 3
• Schutzart (IP): IP20
• Umgebungstemperatur während des Betriebs: -25..55°C
• Anschließbarer Leiterquerschnitt mehrdrähtig: 1,5..25 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,5..25 mm²
• Explosionsgeschützt: nein
