Leitungsschutzschalter Hager MBS320 20 A dreipolig 400 V IP20

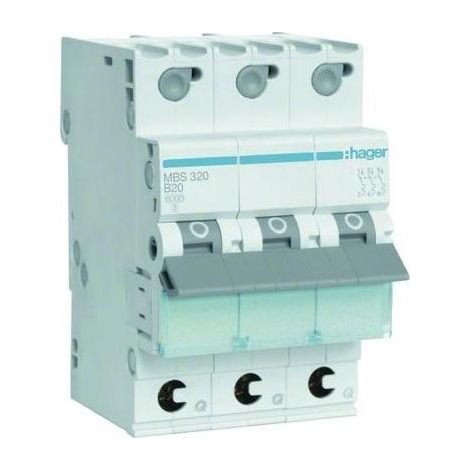

Der Hager MBS320 ist ein dreipoliger Leitungsschutzschalter für elektrische Installationen in Wohn- und Gewerbegebäuden. Er schützt Stromkreise mit einem Nennstrom von 20 A vor Überlast und Kurzschluss. Die B-Charakteristik ist für Stromkreise vorgesehen, bei denen beim Einschalten keine hohen Anlaufströme auftreten. Mit einer Breite von 5,25 cm und Platz für drei Module lässt sich der Schalter in passenden Verteilerkästen einbauen. Die QuickConnect-Technologie ermöglicht den Anschluss der Leitungen ohne Werkzeug. Das Gerät eignet sich für Elektrofachkräfte und für den Einsatz in Anlagen mit einer Nennspannung von 400 V.

Vorteile

• Überlastschutz: Der Nennstrom von 20 A hilft, den angeschlossenen Stromkreis bei Überlast zu schützen.
• Kurzschlussschutz: Der Leitungsschutzschalter unterbricht den Stromkreis bei einem Kurzschluss.
• B-Charakteristik: Sie eignet sich für Stromkreise ohne hohe Einschaltströme.
• Dreipolige Ausführung: Drei Pole ermöglichen den Schutz eines dreiphasigen Stromkreises.
• QuickConnect-Anschluss: Leitungen lassen sich ohne Werkzeug anschließen.
• Kompakte Bauform: Die Ausführung für drei Module passt in geeignete Verteilerkästen.
• Breiter Temperaturbereich: Der Schalter ist für Betriebstemperaturen von -25 °C bis 60 °C ausgelegt.

Technische Daten

• Marke: Hager
• Modell/Referenz: MBS320
• Produkttyp: Leitungsschutzschalter
• Nennstrom: 20 A
• Nennspannung: 400 V
• Anzahl der Pole: 3
• Charakteristik: B
• Schutzart: IP20
• Maximale Modulanzahl: 3
• Breite: 5,25 cm
• Höhe: 8,34 cm
• Länge: 7 cm
• Gewicht: 1,2 kg
• Minimale Betriebstemperatur: -25 °C
• Maximale Betriebstemperatur: 60 °C
• Anschlusstechnik: QuickConnect, werkzeugloser Anschluss

Einsatzbereiche

Der Hager MBS320 kann in passenden Verteilerkästen von Wohngebäuden eingesetzt werden, um einen dreiphasigen Stromkreis abzusichern. Auch in gewerblichen Installationen eignet er sich für Stromkreise mit einem Nennstrom von 20 A. Die B-Charakteristik passt zu Anwendungen ohne hohe Einschaltströme. Vor dem Einbau ist zu prüfen, ob Spannung, Stromstärke, Polzahl und Einbaumaße zur jeweiligen Anlage passen.

Tipps zu Gebrauch und Pflege

Der Einbau und Anschluss elektrischer Schutzgeräte sollte durch eine qualifizierte Elektrofachkraft erfolgen. Vor der Montage muss die Anlage spannungsfrei geschaltet und gegen Wiedereinschalten gesichert werden. Achten Sie darauf, dass der Verteiler für drei Module ausgelegt ist und die Leitungen für den werkzeuglosen QuickConnect-Anschluss geeignet sind. Prüfen Sie vor der Inbetriebnahme, ob die B-Charakteristik und der Nennstrom zur Anwendung passen. Halten Sie den Schalter trocken und frei von Staub und kontrollieren Sie ihn im Rahmen der regelmäßigen Anlagenprüfung.
