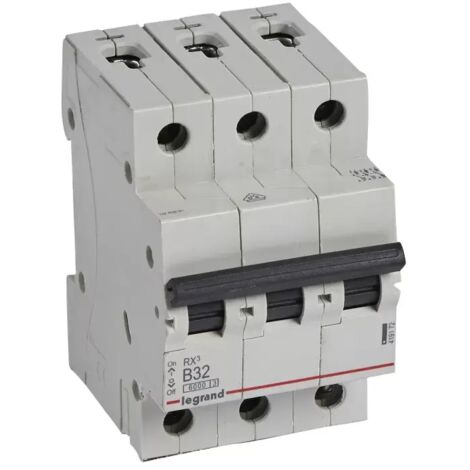

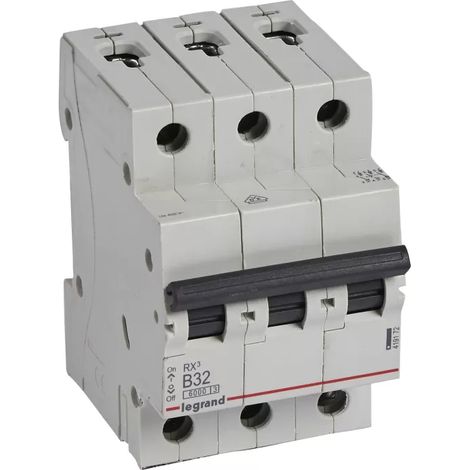

Legrand Leitungsschutzschalter RX3 B32A, 3-polig, 6kA, 400V, 3TE, Grau, 419172

Legrand Leitungsschutzschalter RX3 B32A, 3-polig, 6kA, 400V, 3TE, Grau, 419172

Der 3-polige Leitungsschutzschalter der Serie RX3 von Legrand dient der Absicherung von Licht- und Steckdosenstromkreisen. Mit einer Auslösecharakteristik vom Typ B und einem Bemessungsstrom von 32 A ist das Gerät für den Einsatz in Wechselstromnetzen konzipiert. Die Montage erfolgt effizient über eine rastende Schnellbefestigung auf einer DIN-Hutschiene.

Funktion und Montage

Das Schaltgerät ist für eine Bemessungsspannung von 400 V ausgelegt und erreicht ein Bemessungsschaltvermögen von 6 kA. Die Energiebegrenzungsklasse 3 sorgt für eine effektive Strombegrenzung im Kurzschlussfall. Das Gehäuse in der Farbe Grau (RAL 7035) verfügt über eine klare Schaltstellungsanzeige für den Betriebszustand. Der Anschluss erfolgt flexibel über Schraubklemmen, wobei die Stromversorgungsrichtung wahlweise von oben oder unten erfolgen kann. Eine Verbindung mittels Phasenschiene und Kabel ist möglich.

Dieser Leitungsschutzschalter bietet eine robuste Lösung für die elektrische Installation. Mit einer Breite von 3 Teilungseinheiten und einer Einbautiefe von 44 mm lässt sich das Gerät platzsparend in Verteilungen integrieren. Die Auslegung auf 400 V Bemessungsspannung und 32 A Bemessungsstrom gewährleistet einen sicheren Betrieb in den vorgesehenen Anwendungsbereichen.

Technische Daten

• Auslösecharakteristik: B
• Bemessungsstrom: 32 A
• Bemessungsspannung: 400 V
• Polzahl: 3
• Bemessungsschaltvermögen: 6 kA
• Breite in Teilungseinheiten: 3
• Montageart: DIN-Schiene
• Anschlussart: Schraubklemme
• Schutzart: IP20
• Energiebegrenzungsklasse: 3

Produktspezifikation

• Einbautiefe: 44
• Auslösecharakteristik: B
• Polzahl (gesamt): 3
• Anzahl der abgesicherten Pole: 3
• Bemessungsstrom: 32
• Bemessungsspannung: 400
• Bemessungsisolationsspannung Ui: 500
• Bemessungsstoßspannungsfestigkeit Uimp: 4
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10
• Spannungsart: AC
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 6
• Frequenz (Min-Max): 50-60
• Energiebegrenzungsklasse: 3
• Unterputzmontage: Ja
• Mitschaltender Neutralleiter: Nein
• Verschmutzungsgrad: 2
• Zusatzeinrichtungen möglich: Nein
• Breite in Teilungseinheiten: 3
• Schutzart (IP): IP20
• Explosionsgeschützt: Nein
• Breite: 53.1
• Höhe: 88.5
• Tiefe: 77.8
• Schlagfestigkeit: IK02
• Lagertemperatur (Min-Max): -40-70
• Nennspannung (Min-Max): 360-440
• Stromversorgungsrichtung: Von oben oder unten
• Bezeichnungsangabe der Anschlussklemmen: Ja
• Farbe: Grau
• RAL-Nummer: 7035
• Halogenfrei: Nein
• Anschlussart: Schraubklemme
• Verbindungsart: Phasenschiene und Kabel
• Textfeld/Beschriftungsfläche: Nein
• Montageart: DIN-Schiene
