Allgemeine Beschreibung

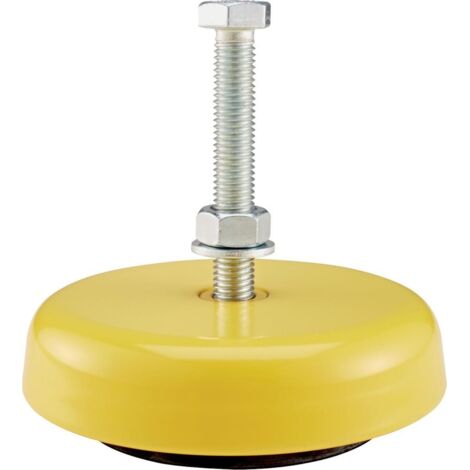

Die LEVEL-MOUNT Maschinenlagerung von EFFBE ist eine hochwertige Lösung zur elastischen und verankerungsfreien Aufstellung von Maschinen, Anlagen und Aggregaten. Der Elastomerkörper aus Kunstkautschuk isoliert effektiv Schwingungen, Stöße und Körperschall, wodurch störende Auswirkungen auf die Umgebung und die Maschine minimiert werden. Die Montage gestaltet sich problemlos, und die integrierte Höhenverstellung ermöglicht eine Anpassung an unterschiedliche Anforderungen. Die Lagerung ist wartungsfrei sowie öl- und alterungsbeständig und eignet sich für eine Vielzahl von Anwendungen, darunter Maschinen, Stanzautomaten, Kompressoren und Pressen.Technische Daten
- Breite: 114 mm
- Durchmesser: 160 mm
- Höhe: 35 mm
- Länge: 220 mm
- Durchmesser Nivellierteller: 160 mm
- Verstellweg: 55 mm
- Statische Höchstlast: 4.000 kg
- Gewicht: 5,3 kg
- Material Bodenplatte: Stahl (ST)
- Material Druckplatte: Stahl (ST)
- Material Elastomerkörper: Elastomer
- Material Lagerungskörper: Elastomer
- Material Isolierplatte: Stahl (ST)
- Material Nivellierteller: Stahl (ST)
- Farbe: Gelb
- Bauform: Rund
- Fußform: Rund
- Nivelliersystem integriert: Ja
- Befestigungsart: Schraubverbindung
Kompatibilität und Zubehör
- Geeignet für Maschinen, Stanzautomaten, Kompressoren, Pressen und Nibbelmaschinen
Installation
- Problemlose Montage durch Schraubverbindung
- Integrierte Höhenverstellung für Anpassungen
Anwendung
- Elastische und verankerungsfreie Aufstellung von Maschinen und Pressen
- Schwingungsisolierung und Stoßabsorption
- Niederfrequente Quellen-/Empfängerisolierung
Weitere Informationen
- Die in der Tabelle aufgeführten Belastungswerte sind Richtwerte, die unter dem Gesichtspunkt einer guten Standfestigkeit und verankerungsfreien Aufstellung von Maschinen bestimmt wurden.
- Auswahl des richtigen Elements: 1. Belastung pro Element ermitteln (Maschinengewicht : Befestigungspunkte) 2. Maschinenart bestimmen 3. Elemente auswählen 4. Schraubengröße mit Aufnahmebohrung vergleichen
