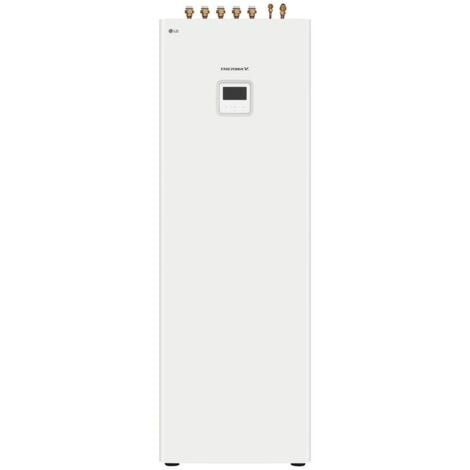

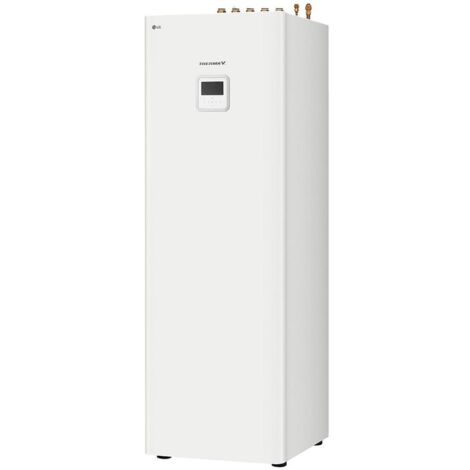

LG Kompaktspeicher, integrierter Wassertank für Therma V R32 IWT 5/7/9 kW HN0913T.NK0

LG Kompaktspeicher, integrierter Wassertank für Therma V R32 IWT 5/7/9 kW HN0913T.NK0

Das LG Electronics Innengerät Modell HN0913T.NK0 ist für den Anschluss an eine LG Therma V Wärmepumpe konzipiert und eignet sich für den monovalenten und bivalenten Betrieb. Diese Inneneinheit bietet hohe Leistung und Zuverlässigkeit. Das Gerät integriert wesentliche hydraulische Komponenten, die für einen reibungslosen Betrieb und eine optimale Energieeffizienz sorgen, darunter:

• Steuerung
• Hocheffizienz-Umwälzpumpe
• Strömungsfilter
• Ausdehnungsgefäß (8 Liter)
• Elektroheizstäbe (Backup-Heater)
• Plattenwärmetauscher

Das robuste Gehäuse aus Stahlblech ist mit einer korrosionsbeständigen Polyesterlackierung (RAL9016) versehen. Der Motor der Umwälzpumpe ist durch Thermokontakte vor Überhitzung geschützt, und die Bedienung erfolgt über ein Bedienelement, das durch eine Metall-Schutzklappe abgedeckt ist. Die Kabelfernbedienung an der Frontseite ermöglicht eine bequeme Steuerung von Temperatur und Leistung.

Schutzeinrichtungen
Die Sicherheit des Systems wird durch mehrere Schutzmechanismen gewährleistet:

• Sicherheitsventil (öffnet bei 3 bar Wasserdruck)
• Wassertemperatur-Begrenzungsfühler (aktiviert bei 85°C)
• Strömungswächter (Mindestdurchfluss: 15 l/min)

Die Wasser- und kälteseitigen Anschlüsse sind als zöllige Gewinde- bzw. Bördelverschraubungen ausgeführt. Der Kältekreis ist werkseitig getrocknet, evakuiert und mit Schutzgas gefüllt. Die Anschlüsse für Wasser und Kältemittel befinden sich an der Unterseite des Gerätes. Die Spannungsversorgung erfolgt über ein 230V/1Ph~ Netz.

Produktmerkmale

• Hohe Energieeffizienz: Durch die Nutzung von R32-Kältemittel und die Integration von hydraulischen Komponenten wie dem Wassertank trägt das Gerät zur Reduzierung des Energieverbrauchs bei.
• Niedriger Kohlenstoff-Fußabdruck: R32-Kältemittel hat ein geringes Treibhauspotential, was den ökologischen Fußabdruck des Systems verringert.
• Platzsparendes Design: Dank der Integration aller hydraulischen Komponenten und des 200-Liter-Wassertanks wird weniger Platz benötigt.
• Smart Control-System: Optimierung des Energieverbrauchs durch die Smart-Steuerung, was zu höheren Einsparungen bei den Energiekosten führen kann.
• Robuste Konstruktion: Das Gehäuse aus Stahlblech und die Polyesterlackierung schützen vor Korrosion und verlängern die Lebensdauer des Geräts.

Technische Daten

• Einsatzgrenzen Wasseraustritt:
  • Kühlen: 5°C - 27°C
  • Heizen: 15°C - 65°C
  • DHW-Wasser: 15°C - 80°C
• Wasserdurchflussmenge: 11,5 l/min
• IWT Tankinhalt: 200 Liter
• Pumpe:
  • Regelbereich: 10 - 100 %
  • Leistungsaufnahme: 3 - 60 W
  • Förderhöhe (max.): 7,5 m
• Schallleistungspegel: 42 dB(A)
• Abmessungen (HxBxT): 1750 x 600 x 680 mm
• Gewicht: 118 kg
• Rohrleitungsanschlüsse:
  • Wasser (Ein/Aus): 1"
  • IWT (Ein/aus/Bypass): 1"
• Kälterohrleitungsanschlüsse:
  • Flüssigkeit: 3/4"
  • Gas: 5/2"
• Spannungsversorgung integrierter E-Stab: 230 V / 50 Hz
  • Kabelquerschnitt: min. 4 x 3 mm²
• Spannungsversorgung und Kommunikation AE-IE: min. 0,75 x 4 mm²

Kombinierbar mit:

• LG Therma V Split-Außeneinheit mit 5,5 kW (Typ HU051MR.U44)
• LG Therma V Split-Außeneinheit mit 7,0 kW (Typ HU071MR.U44)
• LG Therma V Split-Außeneinheit mit 9,0 kW (Typ HU091MR.U44)

Hinweise

• In dieser Kombination ist eine Kühlfunktion nicht möglich.
• Elektroheizstäbe müssen separat mit Spannung versorgt und abgesichert werden.
• Die Dimensionierung der Elektroleitungen muss den örtlichen Vorschriften entsprechen.

Der Schalldruckpegel wurde gemäß DIN EN ISO 3745 im Abstand von 1 Meter zum Gerät gemessen.
