Lichtmaschinen Freilauf Nuss M10 Vielzahn kurz 65 mm 33 Zahn Aufsatz

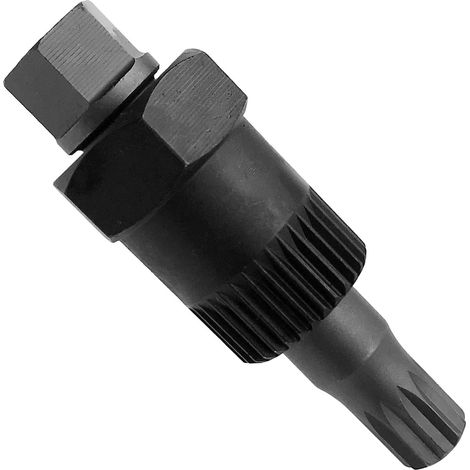

Der kurze Lichtmaschinen-Einsatz (Freilauf-Nuss, Generator-Werkzeug) mit Innenvielzahn-Profil M10 (XZN) dient zur Demontage und Montage der Freilaufriemenscheibe an Lichtmaschinen. Er ist zweiteilig: Der Schraubendreher-Einsatz mit M10-Vielzahn hält die Generatorwelle, der Überwurf-Aufsatz mit 33-Zahn-Vielzahn löst die Riemenscheibe.

Mit ca. 65 mm Länge ist der Bit-Einsatz extra kurz und erreicht die Lichtmaschine auch dort, wo zwischen Generator und Kühler wenig Platz bleibt. In vielen Fällen muss der Kühler deshalb nicht ausgebaut werden. Bedient werden beide Teile über Schlüsselflächen: SW 12 mm am Bit-Einsatz und SW 21 mm am 33-Zahn-Aufsatz, sodass sie sich mit Ring- oder Gabelschlüssel gegeneinander verdrehen lassen.

Vorteile in der Praxis

• Extra kurz für enge Einbausituationen
• Kühlerausbau in vielen Fällen nicht nötig
• Zweiteilig: Welle halten, Scheibe lösen
• Bedienung mit Schraubenschlüssel SW 12 und SW 21

Technische Daten

• Profil Bit-Einsatz: Innenvielzahn (XZN) M10
• Bit-Einsatz: Länge ca. 65 mm, Schlüsselweite 12 mm
• 33-Zahn-Aufsatz: Länge ca. 30 mm, Schlüsselweite 21 mm
• 33-Zahn-Aufsatz: Außendurchmesser 19,3 mm, Innendurchmesser 11,5 mm

Lieferumfang

• 1 Bit-Einsatz M10 Vielzahn
• 1 Aufsatz mit 33-Zahn-Profil

Tipp aus der Praxis

Die Riemenscheibe sitzt mit Rechtsgewinde auf der Generatorwelle. Zum Lösen die Welle mit dem M10-Einsatz festhalten und die Scheibe über den 33-Zahn-Aufsatz gegen den Uhrzeigersinn drehen. Vor dem Kauf prüfen, ob die Welle ein M10-Vielzahn- oder ein T50-Profil hat.

Hinweis: Marken- und Herstellernamen dienen nur zur Zuordnung.
