MITEE BITE Spannklemme Exzenter für Maschinentisch T-Nut 20 MITEE-BITE

Name: MITEE BITE Spannklemme Exzenter für Maschinentisch T-Nut 20 MITEE-BITE
Brand: FORMAT
SKU: 50434
Price: 48.54 EUR
Availability: InStock

~~54,59€~~

Verkauft von Contorion und 2 weiteren Händlern

Produktinformationen

Beschreibung

Allgemeine Beschreibung

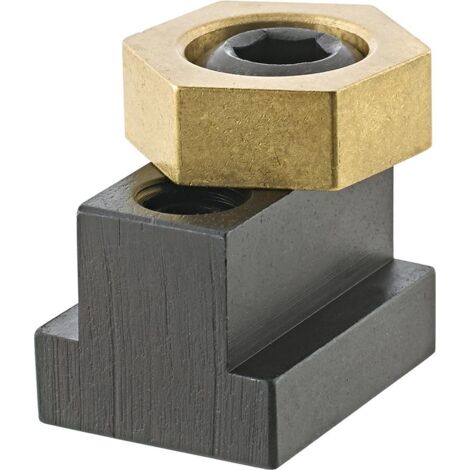

Die MITEE BITE Exzenter-Spannklemme mit T-Nutenstein ist eine hochwertige Spannvorrichtung, die sich ideal für den Einsatz an Maschinentischen eignet. Sie ermöglicht ein materialschonendes und sicheres Spannen von Werkstücken und bietet eine optimale Anpassung an die Werkstücklage.

Technische daten

Werkstoff: Messing

Exzenter-Schraube: M16

Exzenterweg: 2,5 mm

Exzenterweg C: 3 mm

Gewindelänge: 30 mm

Innensechskantgröße B: 12 mm

Schlüsselweite: 30 mm

Spannkraft: 27 kN

SW D: 30 mm

SW-Höhe E: 13 mm

T-Nutenbreite: 20 mm

Scheibenhöhe H: 12,7 mm

Gewinde D: M16

Innensechskant: 12 mm

SW: 30 mm

Exzenterweg S1: 2,5 mm

WGNr.: W343

Installation

Die vergüteten T-Nutensteine werden in die T-Nutenführung geschoben und mit einem Gewindestift arretiert. Die Spannung erfolgt durch das Verdrehen der Exzenterschraube.

Anwendung

Die Exzenter-Spannklemme eignet sich hervorragend für die sichere Fixierung von Werkstücken in der Metallbearbeitung und anderen Anwendungen, bei denen eine präzise Spannkraft erforderlich ist.
