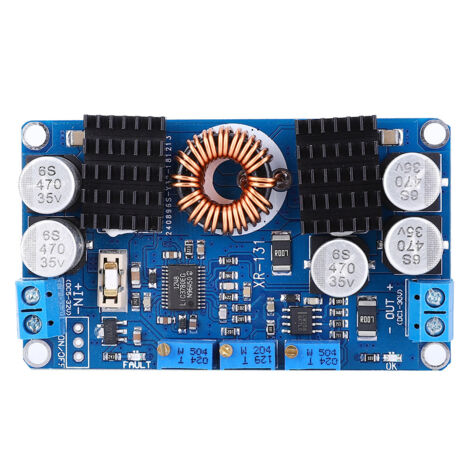

LTC3780 DC-DC-Netzteilmodul mit HF-Kondensator und Kurzschlussschutz

Willkommen in unserem Shop!

Dieses Netzteilmodul ist eine hocheffiziente, stabilisierte Stromquelle, ideal für Solaranwendungen. Es liefert eine stabile Ausgangsspannung, unabhängig davon, ob die Eingangsspannung niedriger, höher oder gleich der Ausgangsspannung ist, und verfügt über umfassende Schutzfunktionen.

Die robuste 1,6 mm Leiterplatte ist vergoldet. Der Eingang ist durch eine austauschbare Sicherung geschützt. Alle Elektrolytkondensatoren sind importierte SMD-Bauteile mit niedrigem ESR und hoher Frequenz, wodurch die Restwelligkeit minimiert wird. Der importierte integrierte Hauptschaltkreis gewährleistet Konstantspannungs- und Konstantstrombetrieb mit Unterspannungsschutz (MPPT-Funktion, ideal für Solaranwendungen).

Eine LED-Anzeige signalisiert Störungen (Spannungsdrift, Kurzschluss).

Der oxidierte Kühlkörper sorgt für hervorragende Kühlung. Die Induktivität verwendet einen Eisen-Silizium-Aluminium-Kern zur Reduzierung der Wärmeentwicklung.

**Elektrische Parameter:**

* Eingangsspannung: DC 5-32 V (empfohlene Verwendung >10 V)

* Ausgangsspannung: DC 1 V-30 V stufenlos einstellbar

* Ausgangsstrom: 10 A max. (7 A Dauerstrom)

* Ausgangsleistung: 80 W Dauerstrom, 130 W Spitzenleistung.

Ab 80 W ist eine verbesserte Kühlung erforderlich.

* Ausgangswelligkeit: 50 mV (gemessen bei 5 A, 12 V auf 12 V Wandlung)

* Rückstromschutz am Eingang: Nein. Gegebenenfalls wird eine Schottky-Diode in Reihe mit dem Eingang empfohlen.

* Rückstromschutz am Ausgang: Nein. Für das Laden von Akkus wird eine Schottky-Diode in Reihe mit dem Ausgang empfohlen.

* Kurzschlussschutz: Ja.

* Abmessungen: Ca. 77,6 x 46,5 x 15 mm

* Gewicht: Ca. 45 g

**Einstellmethoden (Zusammenfassung):**

1. **Unterspannungsschutz für Akkus:** Stellen Sie die Eingangsspannung auf die gewünschte Abschaltspannung ein. Drehen Sie das Potentiometer, bis die rote Fehleranzeige aufleuchtet.

2. **Ausgangsspannungseinstellung:** Schalten Sie die Eingangsspannung ein (Spannung > Schutzschwelle). Stellen Sie mit einem an den Ausgang angeschlossenen Multimeter das Spannungspotentiometer ein. 3. **Ausgangsstromeinstellung (Konstantstrommodus):** Schließen Sie den Ausgang mit einem Amperemeter (Messbereich >15 A empfohlen) kurz und stellen Sie das Konstantstrompotentiometer auf den gewünschten Wert ein. **Lieferumfang:** Sie erhalten 1 Netzteilmodul.
