HX711 Arduino-Drucksensormodul, 50 kg/100 kg/200 kg Lastdehnungsmessstreifen, 4-teiliges Wägezellen-Set, Arduino-DIY-kompatibel, 34 x 34 mm A

Produktinformationen

24-Bit HX711 Chips Dieses Arduino-Drucksensormodul verwendet einen hochpräzisen 24-Bit HX711 A/D-Wandlerchip, der für hochpräzise elektronische Waagen entwickelt wurde. Es bietet eine schnelle und agile Reaktion, präzise Messdaten und eine nahezu fehlerfreie Leistung.

128-fache Verstärkung: Das HX711-Modul verfügt über zwei analoge Kanaleingänge mit einem integrierten programmierbaren Verstärker mit 128-facher Verstärkung.

Vielseitig einsetzbar: Die Eingangsschaltung kann als Brückensensor konfiguriert werden und bietet Brückendrucksensormodi (z. B. Druck, Gewicht). Dadurch ist sie ein ideales, hochpräzises und kostengünstiges Front-End-Sampling-Modul.

Hohe Empfindlichkeit: Der Arduino-Kraftsensor zeichnet sich durch hohe Genauigkeit und Empfindlichkeit sowie ein geringes Volumen aus.

Hohe Empfindlichkeit: Der Arduino-Kraftsensor zeichnet sich durch hohe Genauigkeit und Empfindlichkeit sowie eine geringe Größe aus.

HX711 Drucksensor, Dehnungsmessstreifen, Gewichtssensor, Arduino-Drucksensor, Kraftsensor, Gewichtssensor, 100 kg HX711 Gewichtssensor, Arduino-Gewichtssensor, Dehnungswiderstandssensor, Körperlastzelle

Spezifikation:
Sensorgröße: 34 * 34 mm / 1,34 x 1,34 Zoll
Interner Sensoraufbau: 1000-Ohm-Halbbrücken-Dehnungsmessstreifen
Messbereich: 50 kg / 100 kg / 200 kg

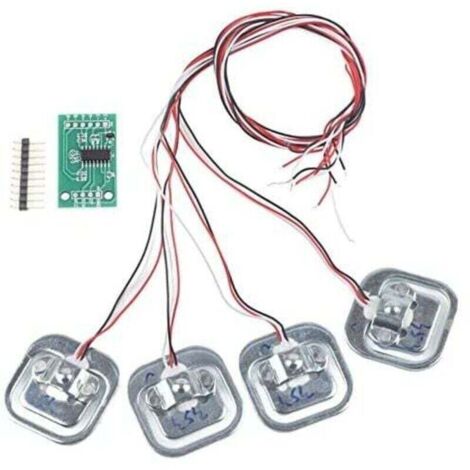

Lieferumfang:
4 x Arduino-Drucksensoren
1 x HX711-Modul

Bedienungsanleitung:
Bei der Messung muss die Außenseite des Sensors korrekt mit einer äußeren Kraft beaufschlagt werden. Der E-förmige Dehnungsmessstreifen (d. h. der Arm mit dem weißen Gummi in der Mitte des Dehnungsmessstreifens) und die Außenseite müssen eine Scherkraft in entgegengesetzter Richtung bilden. Das heißt, der Dehnungsmessstreifen muss sich in der Mitte unter Belastung biegen können, und auf der anderen Seite darf sich kein Hindernis befinden.
Im Inneren des Sensors befindet sich ein Satz Halbbrücken-Dehnungsmessstreifen, die auf folgende drei Arten verwendet werden können:
1. 1. Verwenden Sie einen Sensor mit externem Widerstand für eine Vollbrückenmessung. Der Messbereich entspricht dem eines Sensors: 50 kg. Hierfür sind höhere externe Widerstände erforderlich.
2. Verwenden Sie zwei Sensoren für eine Vollbrückenmessung. Der Messbereich entspricht der Summe der Messbereiche der beiden Sensoren: 50 kg x 2 = 100 kg.
3. Verwenden Sie vier Sensoren für eine Vollbrückenmessung. Der Messbereich entspricht der Summe der Messbereiche der vier Sensoren: 50 kg x 4 = 200 kg.

Hinweis:
Bitte beachten Sie, dass neue und ältere Versionen dieses Produkts nach dem Zufallsprinzip versendet werden. Stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen.

Spezifikationen

• Breite: 10 cm
• Höhe: 10 cm
• Gewicht: 0,1 kg
• Farbe: Schwarz
• ManoMano Ref. ME96039299
