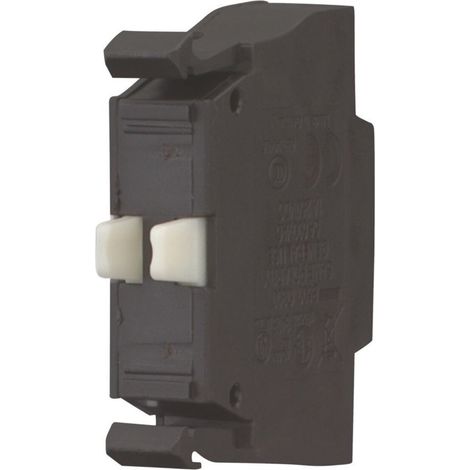

Eaton Kontaktelement 1S,1Ö Front M22-CK11

Eigenschaften • Kontaktelement, Norm/Zulassung: UL/CSA, IEC, Baugröße: NZM1/2/3/4, Anschlusstechnik: Cage Clamp, Befestigung: Frontbefestigung, Beschreibung: Bei Verwendung von Not-Aus-Tasten M22-PV¿max. 2 Kontaktelemente=4 Öffner/Schließer, Cage Clamp ist ein eingetragenes Warenzeichen der Wago Kontakttechnik GmbH, Minden, Kontaktbestückung S=Schließer: 1 S, Kontaktbestückung Ö=Öffner: 1 Ö, Kontaktbestückung Hinweis:=Sicherheitsfunktion, durch Zwangsöffnung nach IEC/EN 60947-5-1, Weg des Bedienteils und Betätigungskraft nach DIN EN 60947-5-1, K.5.4.1 Zwangsöffnungsweg: mm 4.8, maximaler Weg: mm 5.7, Mindestkraft für Zwangsöffnung: N 20, Schutzart: IP20, Anbindung an SmartWire-DT: nein, Anschlussart: Doppelkontakt, Beschreibung Ausgelösthilfsschalter HIA: Allgemeine Ausgelöstmeldung¿+¿bei Auslösung durch Spannungsauslöser, Überlastauslöser, Kurzschlussauslöser sowie bei Einsatz des Fehlerstromauslösers durch Fehlerstrom.\n• Verwendung mit Leistungsschalter Baugröße NZM1, 2, 3: Ein Ausgelösthilfsschalter ist in den Leistungsschalter einclipsbar.\n• Verwendung mit Leistungsschalter Baugröße NZM4: Bis zu zwei Ausgelösthilfsschalter sind in den Leistungsschalter einclipsbar.\n• Beliebige Kombinationen der Hilfsschaltertypen sind möglich.\n• Nicht in Verbindung mit Lasttrennschalter PN¿.\n• Kennzeichnung im Schalter: HIA.\n• Kennzeichnung im FI-Block: HIAFI.\n• Bei Verwendung der Ausgelösthilfsschalter im FI-Block arbeitet der Öffnerkontakt als Schließer und der Schließerkontakt als Öffner.\n• Beschreibung Normalhilfsschalter HIN: Schaltet mit den Hauptkontakten.\n• Übernimmt Melde- und Verriegelungsaufgaben.\n• Verwendung mit Leistungsschalter Baugröße NZM1: Ein Normalhilfsschalter ist in den Leistungsschalter einclipsbar.\n• Verwendung mit Leistungsschalter Baugröße NZM2: Bis zu zwei Normalhilfsschalter sind in den Leistungsschalter einclipsbar.\n• Verwendung mit Leistungsschalter Baugröße Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
Technische Daten:

• Anzahl der Kontakte als Schließer: 1
• Anzahl der Kontakte als Öffner: 1
• Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 6 A
• Ausführung des elektrischen Anschlusses: Federzuganschluss
• Ausführung: aufsteckbar und integrierbar
• Montageart: Frontbefestigung
• Fassung: ohne
