M5Stack U030 Sensor-Modul 1 St.

Überblick

Zwei wählbare differentielle Eingangskanäle
On-Chip-aktiver rauscharmer PGA mit wählbarer Verstärkung von 32, 64 und 128
On-Chip-Netzteilregler für analoge Wägezellen- und ADC-Stromversorgung
On-Chip-Oszillator, der keine externe Komponente mit optionalem externen Kristall benötigt
On-Chip Power-On-Reset
Einfache digitale Steuerung und serielle Schnittstelle: Stiftgesteuerte Steuerung, keine Programmierung erforderlich
Wählbare 10 SPS- oder 80 SPS-Ausgangsdatenrate
Gleichzeitige Ablehnung der 50- und 60-Hz-Versorgung
Stromaufnahme einschließlich On-Chip-Analog-Netzteilregler: Normalbetrieb <1,5 mA, Stromausfall <1 uA
Betriebsspannungsbereich: 2,6 - 5,5 V
Betriebstemperaturbereich: -40 - + 85 ℃
16-poliges SOP-16-Gehäuse
Programmplattform: Arduino, UIFlow (Block, Python)
Zwei Lego-kompatible Löcher

Beschreibung

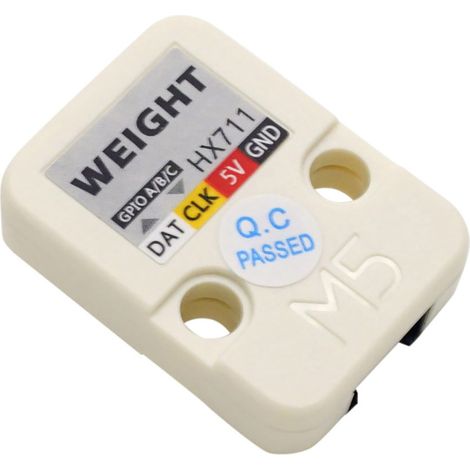

Die Wägeschnittstelle aus der M5Stack-Reihe hat einen integrierten 24-Bit-A / D-Chip HX711, der speziell für elektronische Waagen entwickelt wurde.
Der Eingangsmultiplexer wählt entweder den differentiellen Eingang von Kanal A oder B für den rauscharmen Verstärker mit programmierbarer Verstärkung (PGA). Kanal A kann mit einer Verstärkung von 128 oder 64 programmiert werden, was einer differenziellen Eingangsspannung von ± 20 mV bzw. ± 40 mV entspricht, wenn eine 5-V-Versorgung an den analogen Spannungsversorgungsstift von AVDD angeschlossen wird. Kanal B hat eine feste Verstärkung von 32. Für die internen Register ist keine Programmierung erforderlich. Alle Bedienelemente des HX711 sind über die Stifte angeschlossen.
Schließen Sie beispielsweise an Kanal A einen Drucksensor an und verwenden Sie dann den M5Core-Bildschirm, um die Gewichtsdaten anzuzeigen

Lieferumfang

1x Wägeschnittstelle + 1x Grove-Kabel
