MACO-TRONIC Reedkontakt VS einschraubbar,Verschluss-/Kippüberwachung, Kabel 6m
20 € Rabatt ab 300 €
mit dem Code
mit dem Code
Ähnliches Produkt geliefert von
'/%3E%3C/svg%3E)

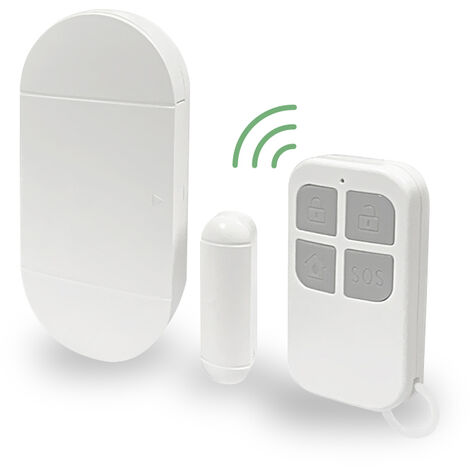

ARREGUI AL011 Alarmanlage fürs Haus, Wohnung, Büro, Schrank, Garage oder Wohnmobil Fensteralarm Türalarm mit Sensor Alarmanlage mit Fernbedienung Fenster oder Tür Alarm mit Sirene weiß
24,90 €4
Verkauft von Vasalat
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Mit Kabel 6 Meter (0,14 mm²).
WICHTIG: Frühester Einschaltpunkt des Reedkontaktes ist, wenn sich die Verschlussrolle mind. 50 % darüber befindet.
Anleitung:
Hinweis: Die Adern sind gemäß Schaltbild über Kreuz zu verdrahten.
Achtung: Niemals einen Glühlampen-Durchgangsprüfer verwenden und niemals die technischen Daten des Reedkontaktes überschreiten.
Wenn der Reedkontakt VS keine Meldung auslöst, kontrollieren Sie die korrekte Schaltposition gemäß der Montageanleitung des Schließteils.
Technische Daten:
Installationshinweis:
Bei der Magnetschaltermontage muss eine Bohrung von 8,5 mm vorgesehen werden. Den Magnetschalter mittels Schraubendreher in die Bohrung einschrauben. Die Kabelenden des Magnetschalter sind zum Anschluss an die Alarmanlage aus dem Blendrahmen herauszuführen.
Nach Beendigung der Montage unbedingt eine Funktionskontrolle durchführen.
WICHTIG: Frühester Einschaltpunkt des Reedkontaktes ist, wenn sich die Verschlussrolle mind. 50 % darüber befindet.
Anleitung:
- Legen Sie die erforderliche Kabellänge (max. 6 m) fest
- Kabel gegebenenfalls kürzen und Enden abisolieren
Hinweis: Die Adern sind gemäß Schaltbild über Kreuz zu verdrahten.
- Messen Sie die Adernbelegung des Anschlusskabels aus
- Adernbelegung notieren
- Reedkontakt VS einschraubbar an Verteiler klemmen
- Verteiler mit weiteren Elementen, z.B. Schalteinrichtungen verdrahten
- Funktion des Reedkontaktes prüfen
Achtung: Niemals einen Glühlampen-Durchgangsprüfer verwenden und niemals die technischen Daten des Reedkontaktes überschreiten.
- Führen Sie eine Funktionskontrolle mit einem Durchgangsprüfer durch, in dem Sie die beiden Pole des Prüfgerätes mit den abisolierten Aderenden 1 des Reedkontaktes verbinden
- Lösen Sie eine Meldung aus, indem Sie den Fenstergriff auf Öffnen oder Schließen stellen
Wenn der Reedkontakt VS keine Meldung auslöst, kontrollieren Sie die korrekte Schaltposition gemäß der Montageanleitung des Schließteils.
Technische Daten:
- Kontaktform: Schließer
- Anschlussart: bis 6 m, LIYY 4 x 0,14 mm² , Kabel weiß
- Kontaktbelastung: max. 10 W, rein ohmsche Belastung
- Kontaktwiderstand: max. 150 mOhm
- Schaltspannung: 100 V DC
- Schaltstrom: 0,5 A
- Schutzart: IP68 laut DIN 40050
- Schaltspiele: mind. 1.000.000 Betätigungen
- Temperaturbereich: -25° C bis +75° C
- VdS Öffnungsüberwachung: G 108503 VdS-Klasse B
- VdS Verschlussüberwachung: G 108033 VdS-Klasse C
Installationshinweis:
Bei der Magnetschaltermontage muss eine Bohrung von 8,5 mm vorgesehen werden. Den Magnetschalter mittels Schraubendreher in die Bohrung einschrauben. Die Kabelenden des Magnetschalter sind zum Anschluss an die Alarmanlage aus dem Blendrahmen herauszuführen.
Nach Beendigung der Montage unbedingt eine Funktionskontrolle durchführen.
- Werksnummer: 455426
- Farbe: silber
- System:
- MULTI
- Verwendung für:
- Holz
- Kunststoff
- Aluminium
- Marke: Maco
- Bandseite:
- universal
- Inhaltsangabe (ST): 1
