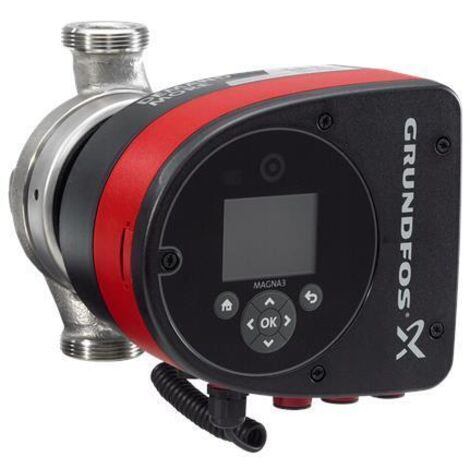

Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 32-60N, PN 6/10 230V, 180mm max. Förderh. 6m max. Volumenst. 9,1m3/h

Grundfos Umwälzpumpe elektronisch geregelt MAGNA3 32-60N, PN 6/10 230V, 180mm max. Förderh. 6m max. Volumenst. 9,1m3/h

Die Grundfos MAGNA3 32-60N ist eine elektronisch geregelte Hocheffizienz-Nassläuferpumpe, die für anspruchsvolle Anwendungen in Heizungs- und Klimasystemen konzipiert wurde. Mit ihrem Pumpengehäuse aus hochwertigem Edelstahl 304 (1.4308) eignet sie sich ideal für den Einsatz in Systemen, bei denen Korrosionsbeständigkeit gefordert ist. Die Pumpe zeichnet sich durch eine moderne EC-Permanentmagnet-Motortechnologie aus, die einen Energieeffizienzindex (EEI) von 0,18 erreicht und somit einen wirtschaftlichen Betrieb ermöglicht. Sie bietet eine maximale Förderhöhe von 6 Metern sowie einen maximalen Volumenstrom von 9,1 m³/h.

Welche Regelungsfunktionen bietet die MAGNA3?

Die Pumpe verfügt über eine Vielzahl an intelligenten Regelungsarten, darunter Konstantdruck, Proportionaldruck, Festdrehzahl und Konstanttemperatur. Durch die AutoAdapt-Funktion erfolgt eine automatische Sollwerteinstellung, die den Betrieb kontinuierlich an den tatsächlichen Bedarf anpasst. Zusätzlich ermöglicht die FlowAdapt-Funktion eine präzise Volumenstrombegrenzung, um die Effizienz des Gesamtsystems zu steigern. Ein integrierter Trockenlaufschutz sowie ein Motorvollschutz tragen zur Betriebssicherheit bei.

Wie erfolgt die Kommunikation und Einbindung?

Die MAGNA3 ist für die moderne Gebäudeleittechnik optimiert. Sie unterstützt diverse Kommunikationsprotokolle wie Modbus RTU, BACnet MS/TP, PROFIBUS und EtherNet/IP. Die Anbindung kann über eine integrierte Schnittstelle oder optionale Einsteckmodule im Klemmenkasten erfolgen. Zudem stehen drahtlose Kommunikationsstandards wie Bluetooth und WLAN zur Verfügung, die eine einfache Konfiguration und Überwachung mittels externer Diagnosegeräte ermöglichen. Die Bedienung erfolgt intuitiv über ein TFT-Display mit Soft-Touch-Tastatur.

Technische Daten

• Max. Förderhöhe: 6 m
• Max. Volumenstrom: 9,1 m³/h
• Einbaulänge: 180 mm
• Energieeffizienzindex (EEI): 0,18
• Bemessungsspannung: 230 V
• Max. Leistungsaufnahme (P1): 103 W
• Werkstoff Pumpengehäuse: Edelstahl 304 (1.4308)
• Medientemperaturbereich: -10 bis 110 °C
• Anschluss: 2 Zoll Außengewinde (G 2)
• Schutzart: IPX4

Die Grundfos MAGNA3 32-60N überzeugt durch ihre hohe Energieeffizienz und flexible Anpassungsfähigkeit an unterschiedliche Anlagenbedingungen. Mit einer maximalen Leistungsaufnahme von 103 Watt und der stufenlosen Drehzahlregelung bietet sie eine präzise Steuerung für effiziente Heizkreisläufe. Die robuste Edelstahlkonstruktion und die umfangreichen Kommunikationsschnittstellen machen diese Pumpe zu einer zuverlässigen Lösung für moderne Gebäudetechnik, die sowohl durch Leistung als auch durch intelligente Regelungsfunktionen wie AutoAdapt und FlowAdapt besticht.

Lieferumfang

• 1x Grundfos Umwälzpumpe MAGNA3 32-60N
• 1x Wärmedämmschale

Produktspezifikation

• Hersteller-Warengruppe: Heizungsumwälzpumpen
• Hersteller-Produktgruppe: Elektr. ger. Nassläuferp. MAGNA3 N
• Hersteller-Artikelnummer: 97924722
• Nennstrom: 0,91
• Anzahl der Phasen: 1
• Max. Volumenstrom: 9,1
• Max. Förderhöhe: 6
• Drehzahl: 3510
• Umgebungstemperatur: 0 - 40
• Unterstützt Protokoll für PROFIBUS: ja
• Unterstützt Protokoll für KNX: nein
• Potentialfreier Schaltkontakt: ja
• Elektrischer Anschluss: Anschlussstecker
• Bemessungsspannung: 230
• Einbaulänge: 180
• Frequenz: 50 Hz
• Schutzart (IP): IPX4
• Funkstandard Bluetooth: ja
• Funkstandard WLAN 802.11: ja
• Mit Kommunikationsschnittstelle RS-232: nein
• Mit Kommunikationsschnittstelle RS-485: ja
• Unterstützt Protokoll für EtherNet/IP: ja
• Unterstützt Protokoll für PROFINET IO: nein
• Aufgenommene Motorleistung (P1) pro Motor: 0,103
• Volumenstrom (BEP): 4,71
• Förderhöhe bei Volumenstrom (BEP): 47,07
• Anschlussstandard Einlassseite: ISO 228-1
• Anschlussstandard Auslassseite: ISO 228-1
• Kommunikation: eingebaut und vorbereitet
• Funkstandard 5G: ja
• Schnittstellensignal 0-10 V / 2-10 V: ja
• Schnittstellensignal 0-20 mA / 4-20 mA: ja
• Schnittstelle PT100 / PT1000 / PTC: nein
• Schnittstelle Pulse Width Modulation (PWM): nein
• Schnittstelle Impulszähler (Pulse counter): nein
• Unterstützt Protokoll für CAN/CANOpen: nein
• Unterstützt Protokoll für Modbus TCP: nein
• Unterstützt Protokoll für Modbus RTU: ja
• Unterstützt Protokoll für BACnet MS/TP: ja
• Unterstützt Protokoll für BACnet IP: nein
• Unterstützt Protokoll für LON/LONWorks: ja
• Unterstützt Protokoll für LIN Bus: nein
• Funkstandard 2G: ja
• Funkstandard 3G: ja
• Funkstandard 4G: ja
• Art der Drehzahlregelung: stufenlos
• Drehzahlregelung Motor: eingebaut
• Max. Arbeitsdruck: 10
• Werkstoff des Pumpengehäuses: rostfreier Stahl
• Doppelpumpe: nein
• Isolationsklasse nach IEC: F
• Werkstoffgüte des Pumpengehäuses: Edelstahl 304 (1.4308)
• Mediumtemperatur (Dauerbetrieb): -10 - 110
• Anschluss Einlassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
• Nenndurchmesser, Anschluss Einlassseite: 2 Zoll (50)
• Nenndurchmesser, Anschluss Auslassseite: 2 Zoll (50)
• Anschluss Auslassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
• Energieeffizienzindex (EEI): 0,18
• Druckstufe Flanschanschluss Einlassseite: PN 10
• Druckstufe Flanschanschluss Auslassseite: PN 10
