Allgemeine Beschreibung

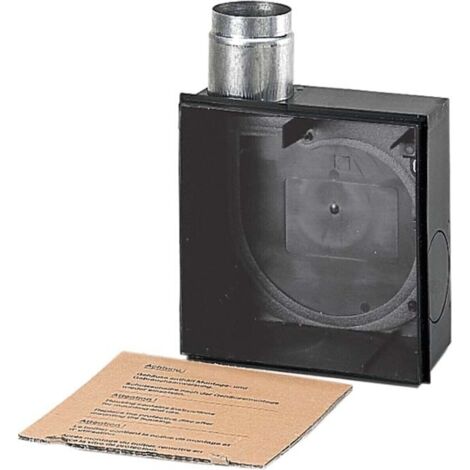

Das Maico Unterputzgehäuse ER-UPD (Art.Nr. 0093.0972) ist ein vielseitiges Unterputzgehäuse mit einer integrierten Brandschutz-Absperrvorrichtung, das für die Installation von Ventilatoren der Typen ER 60 und ER 100 sowie Abluftelementen der Centro-Reihe konzipiert ist. Es ermöglicht eine flexible Einbaumöglichkeit in Wänden und Decken und ist für verschiedene Ausblasrichtungen geeignet.Technische daten
- Material: Metall
- Ausblasstutzen: DN 75/80 mit Metall-Absperrklappe
- Gewicht: 07 kg
- Abmessungen: Breite: 225 mm, Höhe: 225 mm, Tiefe: 108 mm
- Brandschutz: Ja (mit Brandschutzverkleidung)
- Anschlussdurchmesser: 75 mm / 80 mm
Kompatibilität und Zubehör
- Kompatibel mit Ventilatortypen laut DIN 18017-3: ER 100, ER 100 VZ, ER 100 VZ 15, ER 100 VZC, ER 100 G, ER 100 I, ER 100 D oder ER 100 RC
- Zubehörteile: Abdeckrahmen, Abluftelemente, Absaugstutzen, Montagehalter, Moosgummigarnitur, Ventilatoreinsätze
Installation
- Einbau in Wohnungsküchen, Bäder und WCs
- Installation in Lüftungsschächten, Wänden oder abgehängten Decken
- Vorbereitung und elektrische Verdrahtung können bereits in der Rohbauphase erfolgen
Anwendung
- Geeignet für die dezentrale Entlüftung in innenliegenden Badezimmern, Toiletten und Abstellräumen
- Integration in zentrale Lüftungssysteme zur Abführung von Feuchtigkeit, Gerüchen und verbrauchter Luft
Weitere Informationen
- Brandschutz-Absperrvorrichtung mit automatischer Rückschlagklappe zur Verhinderung der Brandübertragung (K90-18017)
- Jedes Unterputzgehäuse wird mit einem Putzschutzdeckel geliefert, der während der Rohbauphase schützt
