MAICO Unterputzgehäuse ER-UP/G für ER ohne Brandschutz

Maico UP-Gehäuse ER-UP/G **

MAICO-Abluftsysteme nach DIN 18017-3
Unterputz

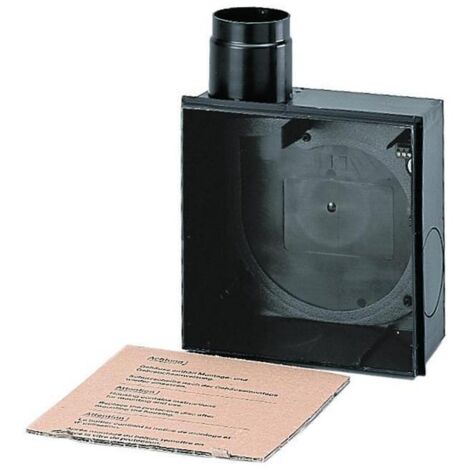

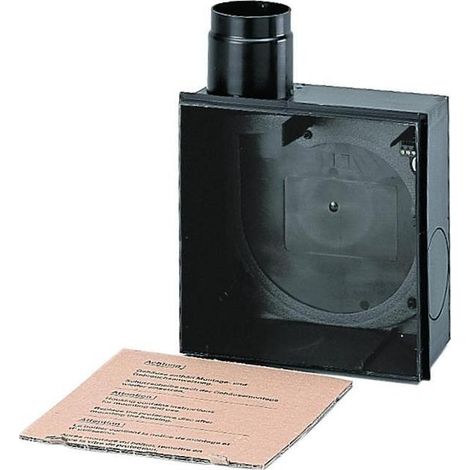

Unterputzgehäuse ER-UP/G
Einbauort Wand, Decke
Material Kunststoff
Farbe schwarz
Anschlussdurchmesser 75 mm, 80 mm

Unterputzgehäuse ER-UP/G für ER, ohne
Brandschutz
Einraumentlüftung
- Unterputzgehäuse zur Aufnahme eines
Ventilators ER 60 ..., ER 100 ....
- Einbau in Bäder, WCs und
Wohnungsküchen.
- Kunststoff-Ausblasstutzen mit
selbsttätiger
Kunststoff-Rückschlagklappe.
- Kunststoff-Rückschlagklappe dient
zusätzlich als Kaltrauchklappe.
- Anschlussdurchmesser DN 75/80.
- Leicht ausbaubare Rückschlagklappe,
dadurch einfache und schnelle Reinigung.
- Einbau innerhalb und außerhalb des
Schachtes in Wand und Decke möglich.
- Geringe Bautiefe des
Unterputzgehäuses und der Abdeckung.
- Zugelassen für Ausblasrichtung nach
oben, rechts oder links.
- Mit Putzschutzdeckel.
- Praktische Schnappbefestigung und
elektrische Steckverbindung für schnelle
Montage des Ventilators im Gehäuse.
- Sollbruchstellen im Gehäuse zur
Nutzung des Absaugstutzen ER-AS für die
WC-Sitzentlüftung.
- Kunststoffteile normal entflammbar
nach Klasse B 2.
- Allgemeine bauaufsichtliche
Zulassung, Zulassungs-Nr.: Z-51.1-7.
- Zulassungsbescheide auf Anfrage oder
auf unserer Homepage
www.maico-ventilatoren.com.

Artikel:
ER - UP/G
- Ausführung: Kunststoff-Ausblasstutzen
seitlich mit selbsttätiger
Kunststoff-Rückschlagklappe, ohne
Brandschutzgehäuse, Zweitraumanschluss
rechts/links/unten möglich
- Luftrichtung: Entlüftung
- Einbauort: Wand / Decke
- Einbauart: Unterputz
- Material: Kunststoff
- Farbe: schwarz
- Gewicht: 0,48 kg
- Gewicht mit Verpackung: 0,74 kg
- Brandschutz: nein
- Ausblasrichtung: seitlich
- Anschlussdurchmesser: 75 mm / 80 mm
- Breite: 225 mm
- Höhe: 225 mm
- Tiefe: 108 mm
- Breite mit Verpackung: 320 mm
- Höhe mit Verpackung: 240 mm
- Tiefe mit Verpackung: 130 mm
- Zulassungsnummer: Z-51.1-7

Produktspezifikation

• Farbe: schwarz
• Anschlussdurchmesser: 75
• Mit Brandschutz-Absperrung: nein
• Einbaumaß-Höhe: 225
• Einbaumaß-Breite: 225
• Einbaumaß-Tiefe: 108
• Werkstoff des Gehäuses: Kunststoff
• Farbe: schwarz
• Werkstoff des Gehäuses: Kunststoff
• Anschlussdurchmesser: 75
• Mit Brandschutz-Absperrung: nein
• Einbaumaß-Breite: 225
• Einbaumaß-Höhe: 225
• Einbaumaß-Tiefe: 108
